Problèmes courants des murs d’images led : guide de dépannage

Les pro­blèmes cou­rants des murs d’i­mages LED couvrent un spectre large : pixels défec­tueux, écran noir, scin­tille­ment, sur­chauffe, perte de lumi­no­si­té ou désyn­chro­ni­sa­tion. Ce guide pose un diag­nos­tic clair de chaque dys­fonc­tion­ne­ment pour retrou­ver un affi­chage LED stable, lisible et fidèle.

Pixels défaillants sur un écran LED

Un écran LED qui affiche des points noirs ou des zones éteintes perd tout de suite en lisi­bi­li­té. Le défaut peut res­ter limi­té à quelques diodes, ou tou­cher un module com­plet, voire un pan­neau LED entier selon l’origine du pro­blème d’é­cran LED. La dif­fé­rence se joue sur l’intégration : avant d’intervenir, il faut mesu­rer pré­ci­sé­ment l’étendue de la panne.

Identifier les pixels morts d’un écran LED

Les pro­blèmes de pixels sur les écrans LED se repèrent d’abord avec une mire blanche uni­forme : les zones sombres appa­raissent immé­dia­te­ment. Une fois ce pre­mier contrôle effec­tué, un logi­ciel de car­to­gra­phie per­met de loca­li­ser chaque ano­ma­lie, module par module, et de cibler la bonne zone sans démon­tage inutile.

• Logiciel de car­to­gra­phie : éta­blit une vue pré­cise de chaque pixel défaillant pour hié­rar­chi­ser les modules à contrôler.
• Test module par module : per­met de véri­fier les cir­cuits de pilo­tage ain­si que la connexion de chaque élément.
• Vérification des inter­con­nexions : le contrôle des liai­sons de don­nées reste essen­tiel, sur­tout sur les sur­faces modu­laires de grande taille.
• Contrôle des revê­te­ments pro­tec­teurs : une pro­tec­tion dégra­dée accé­lère l’apparition de défauts visibles avec le temps.

Réparer ou remplacer un module LED défectueux

Quand le dys­fonc­tion­ne­ment reste loca­li­sé, une ten­ta­tive de réac­ti­va­tion peut être envi­sa­gée avant de rem­pla­cer la pièce. Une pres­sion très légère avec un chif­fon micro­fibre peut par­fois réta­blir un contact instable, tan­dis qu’un outil spé­cia­li­sé envoie une impul­sion élec­trique ciblée sur le cir­cuit concerné.

• Stimulation élec­trique : utile lorsque la panne vient d’un défaut élec­trique ponc­tuel et non d’une diode défi­ni­ti­ve­ment hors service.

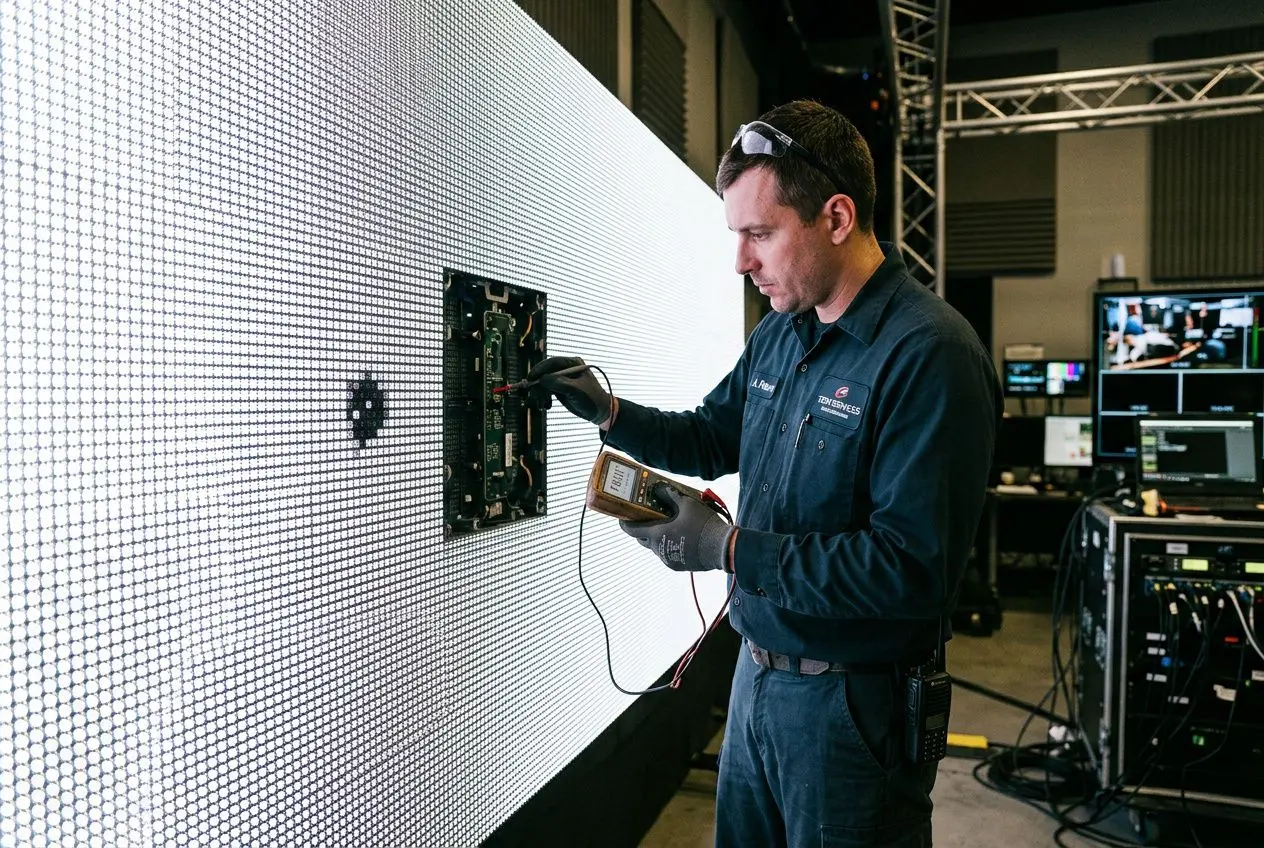

• Multimètre : sert à contrô­ler la conti­nui­té et à confir­mer quel module doit être remplacé.
• Remplacement par­tiel : reste per­ti­nent si la zone tou­chée repré­sente moins de 5 % de la sur­face totale.
• Remplacement com­plet du pan­neau LED : devient plus cohé­rent au-delà de 5 %, sur­tout si plu­sieurs défauts réap­pa­raissent après intervention.

Le ren­du dépend de la régu­la­ri­té des contrôles : une sur­veillance pré­ven­tive per­met de repé­rer les pro­blèmes d’af­fi­chage avant qu’ils ne deviennent visibles pour le public. Pour aller plus loin sur les pro­blèmes d’af­fi­chage LED, il reste utile de croi­ser l’observation visuelle avec les mesures électriques.

Maintenance préventive pour limiter les problèmes de pixels sur les écrans LED

Une sur­face propre vieillit mieux. Un net­toyage men­suel au chif­fon micro­fibre sec suf­fit géné­ra­le­ment à pré­ser­ver les modules sans agres­ser les diodes ni les couches de pro­tec­tion. Dès que des pous­sières s’accumulent autour des com­po­sants, elles peuvent per­tur­ber cer­taines connexions sen­sibles et favo­ri­ser des défauts localisés.

Dans le même esprit, le contrôle des câbles d’a­li­men­ta­tion, des connec­teurs et de l’a­li­men­ta­tion géné­rale reste indis­pen­sable. Vibrations, varia­tions ther­miques ou pose contrainte intro­duisent par­fois un jeu méca­nique dans ces élé­ments ; un ser­rage cor­rect sta­bi­lise l’i­mage et évite des pro­blèmes inter­mit­tents, de l’é­cran noir par­tiel au scintillement.

Une fois l’installation fina­li­sée, le cali­brage pério­dique pré­serve l’équilibre visuel. Les LED ne vieillissent pas toutes au même rythme, et la lumi­no­si­té des cou­leurs peut déri­ver avec le temps. À pri­vi­lé­gier quand la lumière fait par­tie du décor : ce réglage évite de confondre une dérive colo­ri­mé­trique pro­gres­sive avec un véri­table dysfonctionnement.

Une panne n’est pas tou­jours liée au module lui-même : une ali­men­ta­tion instable, une mau­vaise connexion ou une usure pro­gres­sive peuvent suf­fire à dégra­der l’affichage LED. En pra­tique, une main­te­nance métho­dique réduit les pro­blèmes d’af­fi­chage, sécu­rise la connexion des élé­ments cri­tiques et limite l’apparition de pixels défectueux.

Alimentation et refroidissement d’un écran LED

L’alimentation déter­mine la sta­bi­li­té d’un sys­tème d’af­fi­chage LED. Dès qu’elle varie, l’im­pact se voit immé­dia­te­ment sur la lumi­no­si­té, la conti­nui­té d’af­fi­chage et la cohé­rence des cou­leurs. La ges­tion ther­mique suit la même logique : si la cha­leur est mal éva­cuée, les com­po­sants vieillissent plus vite et les défauts appa­raissent plus tôt.

Pannes d’alimentation et leurs effets sur l’affichage LED

Un fusible grillé, un trans­for­ma­teur défec­tueux ou des pics de ten­sion peuvent suf­fire à pro­vo­quer un écran noir, des cou­pures répé­tées ou un fonc­tion­ne­ment inter­mit­tent. Ces défauts sont sou­vent attri­bués à tort au logi­ciel ou au pilo­tage, alors que la cause se situe en amont. Une ali­men­ta­tion instable per­turbe aus­si le refroi­dis­se­ment du sys­tème : les blocs chauffent davan­tage, ce qui accen­tue les dys­fonc­tion­ne­ments au fil des heures.

Cette insta­bi­li­té élec­trique se tra­duit sou­vent par une lumi­no­si­té irré­gu­lière d’un module à l’autre, par­fois accom­pa­gnée d’un scin­tille­ment visible. La sur­ten­sion accé­lère l’u­sure des diodes. À l’in­verse, la sous-ten­sion crée des zones sombres sans panne phy­sique immé­diate des LED. Pour un diag­nos­tic utile, le contrôle de l’a­li­men­ta­tion avec un mul­ti­mètre ou un ana­ly­seur de réseau reste la pre­mière étape de toute maintenance.

Prévenir la surchauffe pour éviter les problèmes d’affichage de l’écran

Lorsque la tem­pé­ra­ture interne monte trop haut, la pro­tec­tion ther­mique coupe l’a­li­men­ta­tion pour pré­ser­ver l’é­cran LED. En ins­tal­la­tion réelle, c’est l’une des causes les plus cou­rantes d’ex­tinc­tion intem­pes­tive sur un sys­tème d’af­fi­chage en fonc­tion­ne­ment continu.

Une ges­tion ther­mique cor­recte peut pro­lon­ger la durée de vie des LED de 30 à 40 %, mais le ren­du dépend de la cir­cu­la­tion d’air réelle autour des modules et de la puis­sance lumi­neuse demandée.

• Nettoyage des grilles de ven­ti­la­tion : reti­rer la pous­sière accu­mu­lée sur les ven­ti­la­teurs amé­liore le flux d’air et fait bais­ser la tem­pé­ra­ture interne.
• Dégagement laté­ral : pré­voir au moins 10 cm de chaque côté limite les points chauds et favo­rise un refroi­dis­se­ment plus régu­lier du système.
• Limitation de la lumi­no­si­té à 80 % : réduire le niveau maxi­mal dimi­nue la cha­leur pro­duite et sou­lage dura­ble­ment l’a­li­men­ta­tion comme les com­po­sants d’affichage.

Dès que l’ins­tal­la­tion se trouve en zone confi­née, arrière-scène, colonne inté­grée dans une cloi­son ou pla­fond bas, un refroi­dis­se­ment actif sup­plé­men­taire devient sou­vent néces­saire. Un ven­ti­la­teur dédié ou une cli­ma­ti­sa­tion ciblée aide à main­te­nir une tem­pé­ra­ture com­pa­tible avec un fonc­tion­ne­ment stable. La notice tech­nique sur l’é­clai­rage et la ven­ti­la­tion publiée pour les éta­blis­se­ments sco­laires rap­pelle l’im­por­tance d’une ven­ti­la­tion maî­tri­sée dans tout espace accueillant des équi­pe­ments élec­tro­niques en ser­vice continu.

Une source élec­trique stable et une dis­si­pa­tion ther­mique cohé­rente per­mettent de dépas­ser 100 000 heures de fonc­tion­ne­ment dans de bonnes condi­tions. Sans cette base, le scin­tille­ment, l’é­cran noir ou les extinc­tions intem­pes­tives reviennent de manière récurrente.

Câblage, signal et synchronisation affichage led

Sur un mur vidéo led, la chaîne de signal com­mence à la source, passe par la carte de contrôle, puis par la carte récep­trice avant d’atteindre les modules. C’est sou­vent à ce niveau que se concentrent les inci­dents les plus péna­li­sants : câble défec­tueux, connec­teurs oxy­dés ou confi­gu­ra­tion inadap­tée peuvent pro­vo­quer une perte de signal, du scin­tille­ment ou une absence totale d’affichage.

Câbles et connecteurs, sources de problème affichage écran

Un pro­blème d’affichage lié au câblage se mani­feste rare­ment de façon stable. L’image appa­raît puis dis­pa­raît, un seg­ment du mur d’images led se fige, ou des arte­facts varient selon la posi­tion du fais­ceau : en ins­tal­la­tion réelle, ce com­por­te­ment inter­mit­tent oriente presque tou­jours vers les connec­teurs, les broches ou le câble lui-même plu­tôt que vers un défaut net sur un module.

Le pre­mier réflexe utile consiste à rem­pla­cer pro­vi­soi­re­ment la liai­son sus­pecte par un câble blin­dé de qua­li­té. Cette véri­fi­ca­tion rapide per­met d’écarter une cause simple avant d’intervenir sur les cartes ou sur le para­mé­trage du système.

• Câble blin­dé de rem­pla­ce­ment : tes­ter avec un câble blin­dé de qua­li­té per­met d’isoler immé­dia­te­ment si la source du pro­blème est le câble défec­tueux ou un com­po­sant actif.
• Inspection des broches : véri­fier l’intégrité des broches HDMI, DVI et RJ45 ain­si que l’absence d’oxydation sur les contacts garan­tit une trans­mis­sion cor­recte du signal.
• Blindage EMI : les câbles non blin­dés pas­sant à proxi­mi­té de lignes élec­triques à haute ten­sion captent des inter­fé­rences qui pro­voquent des réini­tia­li­sa­tions aléa­toires et du scintillement.

Cette logique de véri­fi­ca­tion se pro­longe sur les cartes. Les voyants LINK et ACT de la carte de contrôle et de la carte de récep­tion donnent un pre­mier niveau de lec­ture : un voyant ACT anor­ma­le­ment lent peut signa­ler une perte de signal sur le réseau, avant même l’ouverture du boî­tier. Au-delà, la dis­tance reste une contrainte concrète : sans répé­teur inter­mé­diaire, les câbles réseau qua­li­fiés ne doivent pas dépas­ser 100 mètres pour pré­ser­ver la sta­bi­li­té de l’écran led.

À cette contrainte de dis­tance s’ajoute le choix du sup­port de trans­mis­sion. Pour les liai­sons réseau expo­sées à un envi­ron­ne­ment tech­nique dense, des câbles à paires tor­sa­dées blin­dées de caté­go­rie 6A apportent une marge plus fiable, sur­tout si un écart phy­sique est main­te­nu avec les lignes de puis­sance. Le ren­du dépend de la qua­li­té du signal reçu, pas uni­que­ment de la dalle installée.

Résoudre les conflits de synchronisation sur un mur led

Une fois le trans­port du signal fia­bi­li­sé, la syn­chro­ni­sa­tion affi­chage led devient le point de vigi­lance prin­ci­pal. Dès que plu­sieurs sources, plu­sieurs cartes d’envoi ou plu­sieurs zones de dif­fu­sion coexistent, des erreurs peuvent appa­raître : déchi­rures hori­zon­tales, sac­cades vidéo, scin­tille­ment à la cap­ta­tion ou sen­sa­tion d’image instable sur l’affichage led.

La cause la plus fré­quente reste un déca­lage entre le rafraî­chis­se­ment de l’écran led, la fré­quence de la source et, par­fois, celle de la camé­ra. Si ces cadences ne sont pas ali­gnées, le mur vidéo led peut pré­sen­ter un ren­du heur­té sans qu’aucun module ne soit réel­le­ment en panne.

L’effet stro­bo­sco­pique appa­raît quand la camé­ra capte les cycles d’allumage et d’extinction du pan­neau. À l’inverse, le moi­ré ne relève pas d’une panne mais d’une inter­ac­tion entre le cap­teur et la trame de pixels. Une légère varia­tion de dis­tance ou un petit chan­ge­ment d’angle suf­fit sou­vent à réduire ces inter­fé­rences visuelles, sans modi­fier la confi­gu­ra­tion matérielle.

La réso­lu­tion doit être exa­mi­née en même temps que la syn­chro­ni­sa­tion. Une source réglée au-delà de la réso­lu­tion native du mur d’images led entraîne un redi­men­sion­ne­ment for­cé, avec image floue, com­pres­sion visuelle et par­fois erreurs de syn­chro­ni­sa­tion sup­plé­men­taires. Le ren­du dépend de l’adéquation entre la sor­tie vidéo, le pro­ces­seur et la matrice réelle de l’écran.

Configuration des cartes de contrôle et firmware

Quand le câblage est sain et que la syn­chro­ni­sa­tion affi­chage led reste instable, il faut reve­nir à la confi­gu­ra­tion interne. La carte de récep­tion applique les para­mètres qui défi­nissent la lumi­no­si­té, le rafraî­chis­se­ment, les niveaux de gris et la car­to­gra­phie des modules. Un pro­blème de cou­leur géné­ra­li­sé, des zones déca­lées ou un affi­chage inco­hé­rent ren­voient plus sou­vent à une mau­vaise confi­gu­ra­tion qu’à une panne phy­sique de l’affichage led.

La cohé­rence entre la carte de contrôle, la carte récep­trice, le logi­ciel de contrôle led et le micro­lo­gi­ciel est déter­mi­nante. Des ver­sions mélan­gées pro­voquent des lec­tures contra­dic­toires des don­nées, avec à la clé un dys­fonc­tion­ne­ment pro­gres­sif ou immédiat.

• Uniformisation des ver­sions : dif­fé­rentes ver­sions de carte récep­trice sur un même écran led pro­voquent un affi­chage anor­mal ; toutes doivent être mises à niveau avant de rechar­ger le fichier de configuration.
• Mise à jour du micro­lo­gi­ciel : un voyant vert cli­gno­tant très rapi­de­ment signale un échec de mise à jour du firm­ware ; relan­cer la pro­cé­dure depuis le site offi­ciel du fabri­cant résout le pro­blème dans la majo­ri­té des cas.
• Réinstallation du logi­ciel : en cas de dys­fonc­tion­ne­ment per­sis­tant du sys­tème de contrôle, dés­ins­tal­ler com­plè­te­ment le logi­ciel, redé­mar­rer, puis réins­tal­ler depuis la source offi­cielle éli­mine les cor­rup­tions de configuration.

Une fois l’installation fina­li­sée, le para­mé­trage du pro­ces­seur vidéo reste le der­nier point à vali­der : la lar­geur de sor­tie doit cor­res­pondre exac­te­ment à la lar­geur en pixels de l’écran led, et la hau­teur à sa défi­ni­tion native. Au-delà d’un écart, même minime, le redi­men­sion­ne­ment for­cé réin­tro­duit une par­tie des défauts cor­ri­gés en amont, notam­ment sur les contours et la sta­bi­li­té des mouvements.

La sta­bi­li­té passe enfin par l’environnement élec­tro­ma­gné­tique. La confor­mi­té avec les normes LED mur euro­péennes encadre la com­pa­ti­bi­li­té entre équi­pe­ments, ce qui limite les inter­fé­rences et sécu­rise le signal dans les espaces à forte den­si­té technique.

Entretien et durée de vie d’un écran led

La durée de vie d’un mur d’i­mages led ne tient pas seule­ment à la qua­li­té de départ. Elle dépend aus­si de la sta­bi­li­té de l’alimentation, de la dis­si­pa­tion ther­mique et de la régu­la­ri­té de la main­te­nance menée en exploi­ta­tion. En ins­tal­la­tion réelle, un écran led peu sui­vi vieillit net­te­ment plus vite qu’un dis­po­si­tif entre­te­nu selon un calen­drier précis.

Routine de maintenance pour un affichage led optimal

L’entretien d’un écran led gagne à être orga­ni­sé sur trois rythmes : men­suel, tri­mes­triel et semes­triel. Un chif­fon micro­fibre sec suf­fit, chaque mois, pour reti­rer la pous­sière sans fra­gi­li­ser les modules led. Ce net­toyage simple reste utile sur­tout dans les envi­ron­ne­ments où les par­ti­cules s’accumulent vite, car elles freinent la ven­ti­la­tion et favo­risent l’échauffement local.

À ce pre­mier niveau s’ajoutent des contrôles tech­niques. Tous les tri­mestres, l’inspection des connec­teurs et des câbles d’alimentation per­met d’anticiper les des­ser­rages, l’oxydation ou les fatigues méca­niques qui finissent par per­tur­ber l’alimentation d’un pan­neau led. Tous les six mois, un reca­li­brage com­pense la dérive natu­relle de cer­taines diodes, afin de conser­ver un ren­du homo­gène sur l’ensemble du mur d’images led.

Cette logique pré­ven­tive pro­duit des effets mesu­rables. En milieu pro­fes­sion­nel, les don­nées dis­po­nibles montrent qu’une main­te­nance régu­lière peut réduire jusqu’à 60 % le taux de défaillance des pixels. La dif­fé­rence se joue sur l’intégration : un sui­vi docu­men­té per­met de com­pa­rer les écarts dans le temps, de repé­rer les dérives lentes et d’intervenir avant qu’un module n’affecte l’ensemble de l’affichage.

Signes d’usure et planification du remplacement

Les modules led atteignent géné­ra­le­ment 50 000 à 60 000 heures de fonc­tion­ne­ment, et davan­tage lorsque le refroi­dis­se­ment reste effi­cace et que les cycles d’arrêt per­mettent aux com­po­sants de redes­cendre en tem­pé­ra­ture. Dans les ins­tal­la­tions les mieux gérées, l’extinction quo­ti­dienne sur plu­sieurs heures aide à appro­cher, voire dépas­ser, les 100 000 heures. Cette durée théo­rique reste tou­te­fois liée aux condi­tions d’usage : tem­pé­ra­ture ambiante, niveau de lumi­no­si­té deman­dé et qua­li­té de l’alimentation électrique.

• Baisse de lumi­no­si­té per­sis­tante : une perte d’environ 30 % mal­gré un réglage au maxi­mum indique un vieillis­se­ment avan­cé des diodes et oriente vers un rem­pla­ce­ment ciblé.
• Teintes jau­nis­santes : si les dérives de cou­leur res­tent visibles après cali­brage, le pan­neau led approche sou­vent de sa fin de cycle.
• Chaleur exces­sive au tou­cher : une sur­face anor­ma­le­ment chaude, même après net­toyage de la ven­ti­la­tion, peut signa­ler une fatigue des blocs d’alimentation ou des modules led.

Ces signes appa­raissent sou­vent après 8 à 10 ans d’usage inten­sif, par­fois de façon dis­crète : l’écart reste dif­fi­cile à per­ce­voir sans com­pa­rai­son côte à côte, ce qui rend le diag­nos­tic pré­coce d’autant plus utile. Le ren­du dépend de la rapi­di­té du diag­nos­tic : plus l’écart est repé­ré tôt, plus l’intervention reste simple et loca­li­sée. Dans un hall, une vitrine ou une salle de contrôle, ce délai change direc­te­ment le coût d’exploitation et la conti­nui­té de service.

Lorsqu’un écran led ne fonc­tionne pas comme atten­du, il faut agir avant la panne com­plète. Le rem­pla­ce­ment pré­ven­tif des zones les plus sol­li­ci­tées limite les inter­rup­tions d’exploitation et pré­serve la cohé­rence visuelle du mur vidéo led. Une ali­men­ta­tion stable, des connec­teurs régu­liè­re­ment contrô­lés et un entre­tien docu­men­té pro­longent dura­ble­ment la fia­bi­li­té du mur vidéo led.
