Problème affichage écran lcd : résoudre une panne sur vos écrans lcd

Le diag­nos­tic d’un pro­blème d’af­fi­chage écran LCD suit une logique symp­tôme-cause-action : pixels morts, écran noir, scin­tille­ment ou dérive de cou­leur ren­voient cha­cun à une cause tech­nique iden­ti­fiable, depuis les véri­fi­ca­tions logi­cielles et des para­mètres d’af­fi­chage jus­qu’à l’exa­men du module LCD ou du pan­neau d’écran.

Les signes et symptômes d’un problème d’affichage écran LCD

Les écrans LCD fonc­tionnent avec des cris­taux liquides qui modulent la lumière émise par un rétroé­clai­rage pla­cé der­rière la dalle. Cette archi­tec­ture explique une grande par­tie des défauts cou­rants d’af­fi­chage LCD : perte de lumi­no­si­té, contraste limi­té, angles de vision plus sen­sibles et, dans cer­tains cas, écran noir par­tiel ou total. Parmi les incon­vé­nients LCD, la dépen­dance au rétroé­clai­rage et à l’a­li­men­ta­tion reste un point de vigi­lance classique.

Pixel mort sur un écran LCD et pixels bloqués

Sur un affi­chage LCD, cer­tains défauts se repèrent à l’œil nu sous forme de points fixes. Un pixel mort sur un écran LCD appa­raît noir en per­ma­nence, alors qu’un pixel blo­qué reste figé sur une seule cou­leur. La dif­fé­rence est utile, car elle déter­mine la suite : ten­ta­tive par logi­ciel dans un cas, rem­pla­ce­ment du pan­neau LCD dans l’autre si le défaut devient envahissant.

La norme ISO 13406–2 classe les écrans LCD selon un nombre admis­sible de défauts par mil­lion de pixels. Quand les pixels morts se mul­ti­plient ou forment une zone conti­nue, la défaillance n’est plus ponc­tuelle : elle touche le pan­neau d’af­fi­chage LCD ou le module LCD dans son ensemble. En ins­tal­la­tion réelle, c’est ce seuil qui per­met d’é­va­luer si une prise en charge ou une répa­ra­tion d’é­cran reste pertinente.

• Pixel mort : point noir per­ma­nent, non récu­pé­rable par logi­ciel, signe d’une panne locale définitive.
• Pixel blo­qué : sous-pixel figé sur rouge, vert ou bleu, par­fois récu­pé­rable via un logi­ciel de sti­mu­la­tion rapide.
• Cluster de pixels : groupe de défauts conti­gus, sou­vent lié à un choc ou à une dégra­da­tion interne du module LCD.

Des logi­ciels de sti­mu­la­tion de pixels, comme JScreenFix ou PixelHealer, font défi­ler rapi­de­ment plu­sieurs teintes pour sol­li­ci­ter les sous-pixels. Cette méthode peut déblo­quer un pixel figé, mais elle ne cor­rige pas les pixels morts. La dif­fé­rence se joue sur l’in­té­gra­tion : un point iso­lé reste par­fois accep­table sur un écran secon­daire, alors qu’un clus­ter proche d’une zone de lec­ture ou d’af­fi­chage dyna­mique jus­ti­fie plus vite un remplacement.

Écran noir, scintillement et couleurs altérées

Un écran LCD noir alors que l’ap­pa­reil démarre encore cor­rec­te­ment oriente d’a­bord vers le rétroé­clai­rage ou l’a­li­men­ta­tion. Le rétroé­clai­rage illu­mine l’é­cran LCD depuis l’ar­rière : s’il cesse de fonc­tion­ner, l’i­mage peut res­ter pro­duite mais deve­nir presque invi­sible. Un test simple consiste à éclai­rer la dalle avec une lampe sous un angle. Si une image faible appa­raît, la panne vient très pro­ba­ble­ment du rétroé­clai­rage. À l’in­verse, un écran noir sans image per­cep­tible, même avec éclai­rage externe, ren­voie plus sou­vent à une défaillance du pan­neau d’é­cran ou du pan­neau LCD.

Le scin­tille­ment tou­chait sur­tout les anciens modèles à tubes CCFL, notam­ment quand l’a­li­men­ta­tion vieillis­sait sur des for­mats 24 pouces autour de 30 W. Les ver­sions plus récentes ont réduit ce phé­no­mène, mais il peut encore appa­raître si les cir­cuits de ges­tion de lumi­no­si­té fatiguent. Pour les dérives de cou­leur, le ren­du dépend de deux familles de causes : un mau­vais réglage des para­mètres d’af­fi­chage, ou une usure interne du pan­neau d’af­fi­chage LCD.

Les dommages physiques et le vieillissement de la dalle

Certains défauts ne laissent guère de doute. Fissures, frac­tures fines, taches noires stables ou fuite interne signalent un pan­neau LCD hors ser­vice. Même très loca­li­sé, l’im­pact peut désor­ga­ni­ser les cris­taux liquides sur une zone large et rendre l’af­fi­chage LCD inuti­li­sable. Dans ce cas, ni recâ­blage ni logi­ciel ne cor­rigent la panne.

Le vieillis­se­ment, lui, s’ins­talle plus len­te­ment. Baisse de lumi­no­si­té, dérive de cou­leur, mul­ti­pli­ca­tion des pixels morts ou appa­ri­tion d’un écran noir inter­mit­tent font par­tie des défauts cou­rants obser­vés sur les dalles anciennes. Une dis­si­pa­tion ther­mique insuf­fi­sante accé­lère cette défaillance et réduit la durée de vie du rétroé­clai­rage, notam­ment sur les géné­ra­tions CCFL annon­cées autour de 10 000 heures dans des condi­tions d’u­sage variables. Ce que l’œil retient, c’est la régu­la­ri­té du défaut : s’il pro­gresse dans le temps, le diag­nos­tic doit por­ter sur l’en­semble du pan­neau d’é­cran, pas seule­ment sur un réglage isolé.

Diagnostic étape par étape d’une panne sur écrans LCD

Isoler l’origine d’une panne d’écran LCD exige une méthode claire. Chaque contrôle éli­mine une hypo­thèse et condi­tionne le contrôle sui­vant : un diag­nos­tic mené dans le bon ordre évite de rem­pla­cer un com­po­sant sain. Le point de départ reste l’observation visuelle, avant toute véri­fi­ca­tion d’alimentation, de connexion ou des pilotes.

Tests visuels et électriques pour identifier le problème de pixels écran

Le pre­mier tri se fait à l’œil. Fissures, rayures, zones déco­lo­rées ou pro­blème de pixels écran visible orientent d’emblée vers le pan­neau LCD, alors qu’une image absente sans dom­mage appa­rent laisse ouvertes les pistes du rétroé­clai­rage, de l’alimentation ou du sys­tème d’exploitation. Si l’écran LCD ne s’allume pas, ou seule­ment par inter­mit­tence, ce constat ini­tial fait déjà gagner du temps.

Le test de mise sous ten­sion affine ensuite le diag­nos­tic. Un écran noir avec appa­reil allu­mé peut révé­ler une panne du rétroé­clai­rage, tan­dis qu’une image à peine visible sous lampe de poche pointe sou­vent vers la même zone. À l’inverse, des images fan­tômes, un affi­chage par­tiel ou une dérive de cou­leur ren­voient plus sou­vent à une défaillance de dalle ou de cir­cuit de commande.

Côté mesures, les valeurs atten­dues servent de repère concret : la ten­sion LVDS se situe autour de 1,2 V en RX+/RX, avec envi­ron 200 mV d’écart et une résis­tance de 100 ohms. La ten­sion VDD doit être de 3,3 V, l’entrée Vin de 12 V. Leur absence évoque géné­ra­le­ment un défaut d’alimentation, un fusible ouvert, des connec­teurs abî­més ou une liai­son interrompue.

Le contrôle se pour­suit avec VGH et VGL : envi­ron +30 V et −6 V. Dès que ces rails dérivent, la panne peut venir d’un COF-IC, d’une boucle DC/DC ou d’un étage de dis­tri­bu­tion interne. Le symp­tôme oriente, les mesures confirment.

Test moniteur externe et wiggle pour localiser la panne

Une fois ce pre­mier niveau vali­dé, le test sur écran externe devient déci­sif. Il per­met de sépa­rer rapi­de­ment une panne locale du pan­neau LCD d’un défaut plus glo­bal lié à la carte gra­phique, aux pilotes ou au sys­tème d’exploitation. Si l’affichage est cor­rect sur l’écran externe, la recherche doit se concen­trer sur la connexion interne, la nappe, les connec­teurs ou le module d’affichage lui-même.

Si le défaut se repro­duit sur les deux sor­ties, la logique change. La cause remonte alors à la chaîne de trai­te­ment vidéo : pilote cor­rom­pu, carte gra­phique défaillante ou sor­tie maté­rielle hors ser­vice. Pour un cas de panne d’écran LCD totale, ce test évite d’ouvrir l’appareil trop tôt.

Le test de wiggle com­plète uti­le­ment ce point. En remuant très légè­re­ment les câbles et connec­teurs pen­dant le fonc­tion­ne­ment, il devient pos­sible de repé­rer un câble défec­tueux, une nappe fati­guée ou un faux contact. Sur un ordi­na­teur por­table, les contraintes répé­tées à l’ouverture du capot fra­gi­lisent sou­vent la connexion bien avant la dalle.

Le tableau oriente vers le com­po­sant à véri­fier avant toute ouver­ture de l’appareil.

Comment réparer un bug d’affichage sur écrans LCD

Le diag­nos­tic oriente toute la suite. Pour résoudre des pro­blèmes d’af­fi­chage sur des écrans lcd, deux causes dominent : les pro­blèmes logi­ciels d’un côté, la panne maté­rielle de l’autre. Commencer par la par­tie logi­cielle évite de démon­ter un appa­reil alors qu’un pilote, un réglage ou une connexion sys­tème suf­fit par­fois à cor­ri­ger l’affi­chage lcd.

Solutions logicielles et mise à jour des pilotes

Les pilotes gra­phiques consti­tuent le pre­mier point de contrôle. Dans le Gestionnaire de péri­phé­riques, la dés­ins­tal­la­tion des ver­sions en place puis la réins­tal­la­tion du pilote cer­ti­fié par le fabri­cant règlent une large part des inci­dents liés à l’écran.

Un démar­rage en mode sans échec per­met ensuite d’af­fi­ner le diag­nos­tic : si l’i­mage rede­vient stable, l’o­ri­gine est presque tou­jours logi­cielle. Une mise à jour com­plète du sys­tème d’ex­ploi­ta­tion peut alors résoudre les incom­pa­ti­bi­li­tés res­tantes entre le noyau, le pilote vidéo et les com­po­sants d’affi­chage lcd. À l’in­verse, si le défaut per­siste, la piste maté­rielle devient prioritaire.

• Mise à jour des pilotes gra­phiques : pas­ser par le site offi­ciel du fabri­cant de la carte gra­phique plu­tôt que par Windows Update pour obte­nir la ver­sion cer­ti­fiée la plus récente.
• Réinitialisation élec­trique : cou­per l’ali­men­ta­tion, reti­rer la bat­te­rie si elle est acces­sible, puis main­te­nir le bou­ton de démar­rage pen­dant 30 secondes afin d’é­va­cuer l’élec­tri­ci­té sta­tique résiduelle.
• Réinitialisation du BIOS : reti­rer la pile BIOS pour reve­nir aux para­mètres d’u­sine si une mau­vaise ges­tion des péri­phé­riques d’af­fi­chage bloque le démarrage.

Reconnecter les câbles et remplacer la dalle défectueuse

Dès que la cause n’est plus logi­cielle, la répa­ra­tion écran lcd com­mence par la mise en sécu­ri­té décrite plus haut, cir­cuits déchar­gés. Ensuite, le câble LCD doit être débran­ché puis rebran­ché avec soin aux deux extré­mi­tés. En ins­tal­la­tion réelle, une mau­vaise assise des connec­teurs suf­fit sou­vent à pro­vo­quer une image instable, des cou­pures ou un pan­neau d’af­fi­chage lcd qui s’é­teint par intermittence.

Le net­toyage des connec­teurs à l’aé­ro­sol dépous­sié­rant peut aus­si réta­blir une connexion propre quand l’oxy­da­tion crée un faux contact. Si l’écran lcd est défaillant à cause d’une fis­sure interne, de pixels morts éten­dus ou d’une dégra­da­tion per­sis­tante mal­gré le recâ­blage, le rem­pla­ce­ment devient la seule option fiable.

Dans ce cas, il faut dépo­ser les vis qui main­tiennent le pan­neau d’af­fi­chage lcd et débran­cher le câble avec méthode. Une fois l’ins­tal­la­tion fina­li­sée, la dif­fé­rence se joue sur l’in­té­gra­tion : réfé­rence exacte de la dalle, type de nappe, posi­tion des fixa­tions et com­pa­ti­bi­li­té élec­trique. Sur les grands for­mats, le coût de la dalle dépasse fré­quem­ment 60 % de la valeur mar­chande de l’ap­pa­reil : com­pa­rer les deux chiffres avant de com­man­der oriente vers une évo­lu­tion plu­tôt qu’une remise en état à l’identique.

Dépasser les limites des écrans LCD avec la technologie LED

Lorsque les répa­ra­tions suc­ces­sives ne par­viennent pas à réta­blir un affi­chage LCD stable, le rem­pla­ce­ment tech­no­lo­gique devient une option à éva­luer sur le plan tech­nique et éco­no­mique. Sur ce ter­rain, les écrans LCD finissent sou­vent par buter sur des contraintes de concep­tion que ni un pilote, ni un recâ­blage, ni un ajus­te­ment des para­mètres d’af­fi­chage ne cor­rigent dura­ble­ment. Il faut alors dis­tin­guer une panne iso­lée de limites struc­tu­relles, afin de déter­mi­ner si le pas­sage au LED a du sens.

Pourquoi les écrans LCD atteignent leurs limites structurelles

Les limi­ta­tions les plus mar­quées des écrans LCD viennent de leur archi­tec­ture : la dalle ne pro­duit pas sa propre lumière, elle dépend d’un rétroé­clai­rage. En pra­tique, la lumi­no­si­té reste sou­vent com­prise entre 500 et 800 cd/m², avec un contraste autour de 1 000:1. Dès que l’environnement est très éclai­ré, la lisi­bi­li­té recule nettement.

• Contraste limi­té par concep­tion : un rétroé­clai­rage constant empêche d’obtenir des noirs pro­fonds, même après réglage fin des para­mètres d’af­fi­chage habi­tuel­le­ment recom­man­dés pour les écrans LCD.
• Uniformité sen­sible : les modèles à rétroé­clai­rage edge montrent plus faci­le­ment des écarts de lumi­no­si­té, sur­tout dans les angles.
• Vieillissement du rétroé­clai­rage : un sys­tème CCFL atteint géné­ra­le­ment 10 000 à 20 000 heures avant atté­nua­tion visible, ce qui accen­tue les pro­blèmes d’af­fi­chage en fin de cycle.
• Angles de vision res­treints : sur une dalle TN, la cou­leur se dégrade dès 30° d’inclinaison, ce qui limite l’usage en consul­ta­tion collective.

À cela s’ajoute la ques­tion ther­mique. Une dis­si­pa­tion insuf­fi­sante accé­lère l’usure des com­po­sants d’environ 40 %, et cette dégra­da­tion finit par peser sur la sta­bi­li­té de l’affichage LCD. La dif­fé­rence se joue sur l’intégration : un écran encas­tré sans cir­cu­la­tion d’air, ou ins­tal­lé dans un cais­son trop fer­mé, subit plus vite des dérives de lumi­no­si­té et de couleur.

Les avantages concrets du passage aux panneaux LED

La lumi­no­si­té d’un écran LED pro­fes­sion­nel atteint 5 000 à 10 000 cd/m², tan­dis que le contraste dépasse 5 000:1 grâce à la gra­da­tion locale de cer­taines zones. Le ren­du dépend de la qua­li­té du conte­nu dif­fu­sé, mais aus­si de la cou­ver­ture cou­leur : un espace DCI-P3 apporte envi­ron 35 % de richesse sup­plé­men­taire par rap­port à une dalle sRGB stan­dard. En ins­tal­la­tion réelle, ce gain devient visible dès que l’écran doit res­ter lisible en vitrine, en hall for­te­ment éclai­ré ou en envi­ron­ne­ment semi-extérieur.

• Consommation réduite : à lumi­no­si­té équi­va­lente, un pan­neau LED consomme 30 à 50 % de moins qu’un sys­tème CCFL ; un 65 pouces LED peut des­cendre à 80 W contre 120 W pour son équi­valent LCD.
• Longévité accrue : les diodes atteignent 30 000 à 100 000 heures de fonc­tion­ne­ment, ce qui réduit la fré­quence des pannes et des interventions.

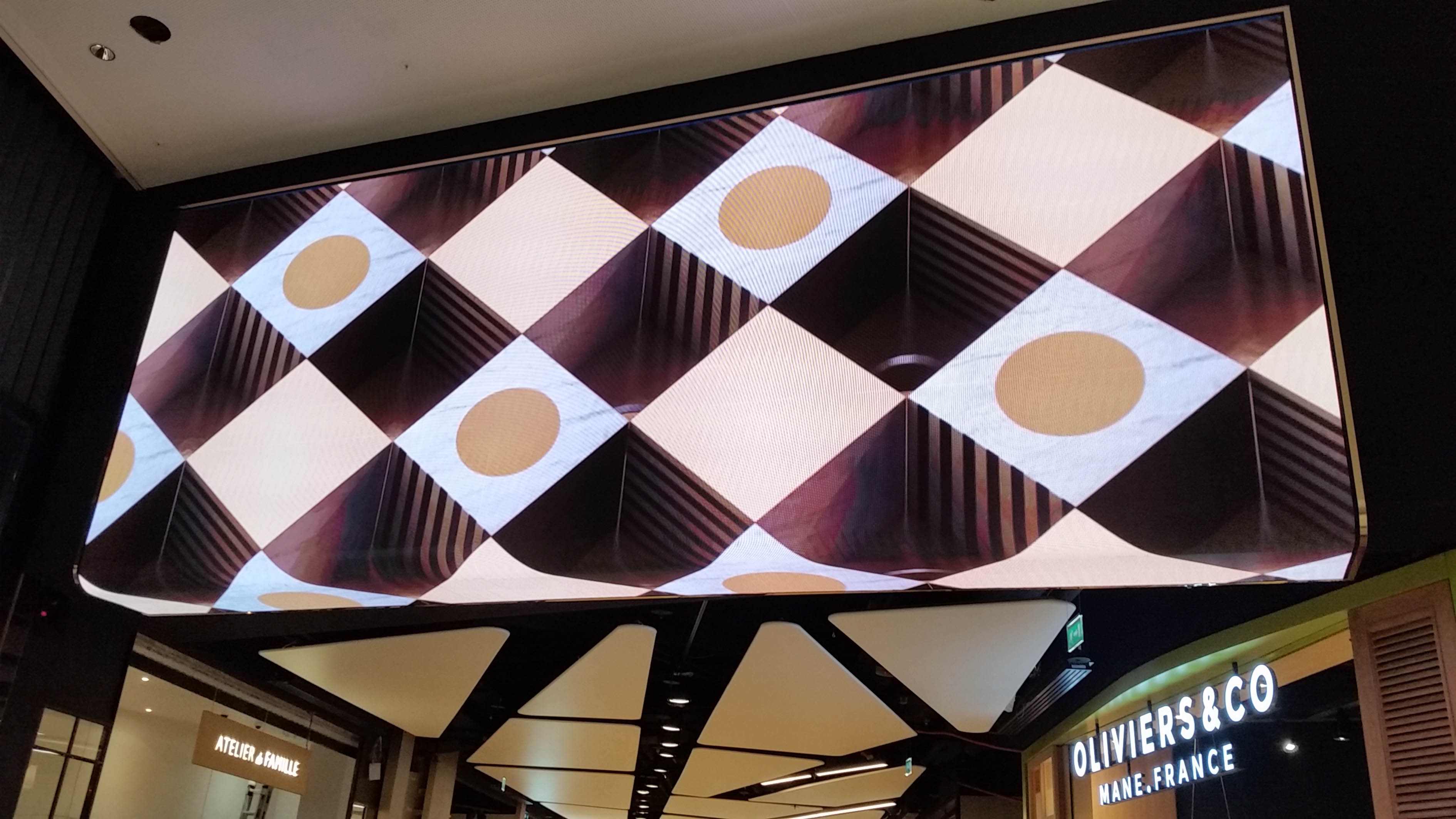

• Formats plus libres : les modules LED auto­risent des sur­faces courbes, sphé­riques ou sans bord visible, avec une pro­tec­tion IP65+ adap­tée aux ins­tal­la­tions extérieures.
• Lecture stable sous angle : avec 140 à 160° hori­zon­taux et ver­ti­caux, l’image reste exploi­table bien au-delà de ce que per­mettent les dalles TN, et les temps de réponse en micro­se­condes limitent le flou de mouvement.

Cette évo­lu­tion change aus­si la main­te­nance. Sur une grande sur­face modu­laire, un seul module défaillant peut être rem­pla­cé sans dépo­ser tout l’ensemble, ce qui réduit l’immobilisation et limite le coût de renou­vel­le­ment. Pour un usage pro­fes­sion­nel pro­lon­gé en inté­rieur, viser 100 à 150 cd/m² et acti­ver la gra­da­tion auto­ma­tique per­met de pré­ser­ver la qua­li­té visuelle tout en maî­tri­sant l’énergie.
