Méthodes de refroidissement des led : gérer la chaleur efficacement

Du dis­si­pa­teur pas­sif en alu­mi­nium au refroi­dis­se­ment liquide, chaque méthode répond à une confi­gu­ra­tion pré­cise : le choix condi­tionne direc­te­ment la durée de vie et la sta­bi­li­té du flux lumineux.

Les méthodes de refroidissement des LED pour gérer la chaleur

Une LED trans­forme seule­ment 10 à 20 % de l’énergie élec­trique en lumière visible. Le reste devient de la cha­leur géné­rée, avec un effet direct sur la tem­pé­ra­ture de jonc­tion et sur la sta­bi­li­té du flux lumi­neux. Pour situer les prin­cipes phy­siques utiles aux sources LED, la page Wikipédia sur les refroi­dis­se­ment à air rap­pelle les bases de la conduc­tion ther­mique, de la convec­tion et du rayonnement.

Pourquoi les LED ont besoin d’un refroidissement maîtrisé

Une puce LED sup­porte mal une élé­va­tion exces­sive de tem­pé­ra­ture. Les méthodes de refroi­dis­se­ment des LED servent pré­ci­sé­ment à extraire cette cha­leur avant qu’elle ne s’accumule dans le sub­strat et dans le dis­si­pa­teur thermique.

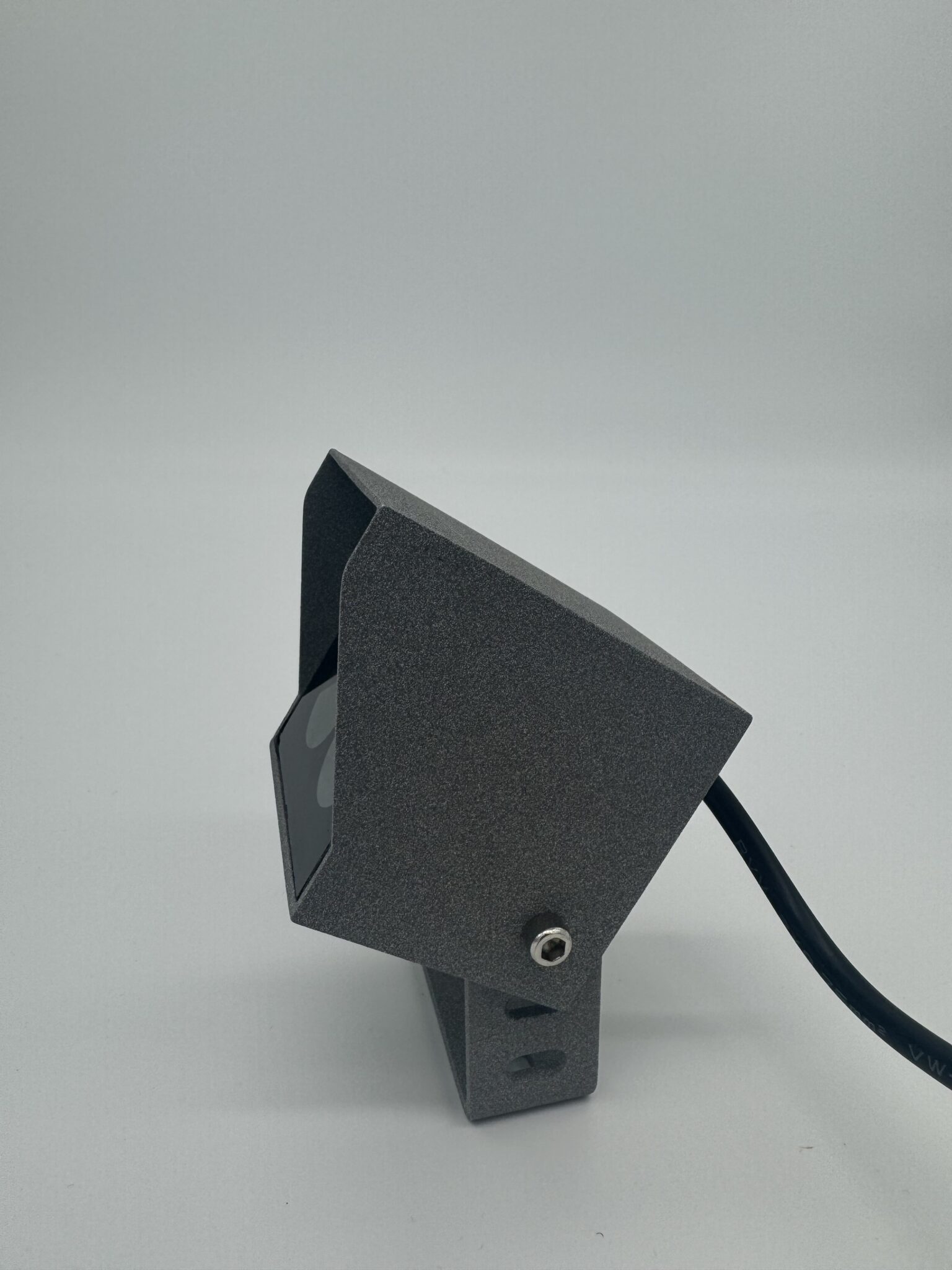

Le LED wall washer T4 l’illustre bien : son châs­sis en alu­mi­nium allié fait office de dis­si­pa­teur de cha­leur et main­tient une plage de fonc­tion­ne­ment de −30 °C à 50 °C sans ven­ti­la­teur. À pri­vi­lé­gier quand la lumière fait par­tie du décor : l’appareil reste dis­cret, silen­cieux, et la dis­si­pa­tion ther­mique est trai­tée par la struc­ture elle-même.

• Baisse de lumi­no­si­té : une tem­pé­ra­ture trop éle­vée accé­lère la perte de flux lumi­neux et réduit l’efficacité per­çue de l’installation.
• Altération chro­ma­tique : la sur­chauffe déplace le ren­du de cou­leur et fra­gi­lise la cohé­rence visuelle entre plu­sieurs modules.
• Réduction de durée de vie : sans méthodes de dis­si­pa­tion adap­tées, atteindre 50 000 heures devient théorique.

La ther­mique des lampes LED impose donc une lec­ture glo­bale : puis­sance, den­si­té de puces, maté­riau sup­port, volume d’air dis­po­nible. Dès que la puis­sance par mètre aug­mente, les sys­tèmes de refroi­dis­se­ment doivent être pré­vus dès l’origine, faute de quoi les pro­blèmes cou­rants des lampes LED réap­pa­raissent rapidement.

Refroidissement passif par dissipateur thermique, radiateur et profilés en aluminium

Le refroi­dis­se­ment pas­sif reste la solu­tion la plus cou­rante, car il com­bine fia­bi­li­té, silence et entre­tien réduit. Son prin­cipe est simple : la cha­leur passe de la puce LED vers un dis­si­pa­teur ther­mique, puis vers l’air ambiant par conduc­tion ther­mique, convec­tion natu­relle et, dans une moindre mesure, rayon­ne­ment. Ce que l’œil retient, c’est rare­ment le radia­teur, pour­tant c’est lui qui condi­tionne la sta­bi­li­té ther­mique de l’ensemble.

Dans cette logique, les pro­fi­lés en alu­mi­nium jouent un rôle cen­tral. Leur conduc­ti­vi­té ther­mique favo­rise le trans­fert de cha­leur, tan­dis que leur géo­mé­trie sta­bi­lise la tem­pé­ra­ture sur toute la lon­gueur d’un ruban ou d’un module. Le ruban LED COB mono­chrome montre bien l’intérêt d’une répar­ti­tion régu­lière : avec 378 LED/m, la cha­leur est mieux éta­lée sur le sub­strat, ce qui limite les points chauds.

• Conductivité ther­mique de l’aluminium : l’aluminium allié trans­fère rapi­de­ment la cha­leur de la source vers le dis­si­pa­teur de cha­leur, puis vers l’air.
• Profilés en alu­mi­nium stan­dard : ils servent à la fois de sup­port méca­nique et de base de dis­si­pa­tion, avec une mise en œuvre simple sur rubans et modules.
• Ailettes : sur un dis­si­pa­teur à ailettes, la sur­face d’échange aug­mente net­te­ment, ce qui amé­liore la convec­tion natu­relle de manière concrète.

Le contact entre la carte et le radia­teur reste déci­sif. Une pâte ou une inter­face ther­mique réduit la résis­tance ther­mique de contact en rem­pla­çant les poches d’air, très mau­vaises conduc­trices. Sans cette pré­cau­tion, la conduc­ti­vi­té du métal ne suf­fit plus à garan­tir une bonne dis­si­pa­tion thermique.

Refroidissement actif, liquide et systèmes de refroidissement pour LED haute puissance

Lorsque la den­si­té de puis­sance aug­mente, le refroi­dis­se­ment pas­sif atteint ses limites. Le refroi­dis­se­ment actif ajoute un ven­ti­la­teur au radia­teur afin de créer une convec­tion for­cée : l’extraction de cha­leur devient plus rapide, la tem­pé­ra­ture baisse davan­tage, et l’efficacité du sys­tème reste plus stable sous forte charge. En contre­par­tie, il faut accep­ter du bruit, une main­te­nance plus sui­vie et un risque de panne supplémentaire.

Pour des modules LED de haute puis­sance ou très com­pacts, d’autres méthodes de refroi­dis­se­ment existent. Le refroi­dis­se­ment liquide fait cir­cu­ler un liquide calo­por­teur au contact d’un dis­si­pa­teur ther­mique dédié, avec une très bonne capa­ci­té d’évacuation de la cha­leur géné­rée. Cette approche concerne sur­tout des ensembles tech­niques denses, comme le refroi­dis­se­ment LED haute den­si­té du module LEDpulse Cuboid, qui concentre 24 000 LED sur 0,5 cm × 0,5 cm.

Parmi les méthodes de dis­si­pa­tion les plus spé­cia­li­sées, l’immersion en huile diélec­trique peut aus­si être rete­nue. Elle assure un refroi­dis­se­ment uni­forme sans ven­ti­la­teur, mais sa concep­tion, son coût et sa main­te­nance la réservent à des usages très spé­ci­fiques. À l’inverse, un ruban COB de 12 W/m mon­té sur pro­fi­lés en alu­mi­nium n’exige pas de refroi­dis­se­ment actif : le dis­si­pa­teur de cha­leur pas­sif suf­fit si la pose favo­rise la convection.

Optimiser la gestion thermique et prévenir les problèmes courants des lampes LED

Une bonne ges­tion ther­mique ne s’arrête pas au choix ini­tial du dis­si­pa­teur. La pous­sière dépo­sée sur les ailettes freine la convec­tion, aug­mente la résis­tance ther­mique glo­bale et dégrade pro­gres­si­ve­ment l’efficacité du refroi­dis­se­ment. Un net­toyage régu­lier à l’air com­pri­mé aide à conser­ver des per­for­mances stables.

Une fois l’installation fina­li­sée, il faut aus­si véri­fier l’environnement : cir­cu­la­tion d’air, volume du boî­tier, proxi­mi­té d’autres sources de cha­leur, orien­ta­tion du radia­teur. Le ren­du dépend de la sta­bi­li­té ther­mique autant que de la qua­li­té optique. C’est à cette étape de véri­fi­ca­tion envi­ron­ne­men­tale que la concep­tion ther­mique glo­bale, choix du dis­si­pa­teur, ges­tion de la convec­tion, contrôle de la cha­leur géné­rée, révèle sa valeur durable.
