Comment programmer un écran led : guide complet d’installation

Programmer un écran led regroupe plu­sieurs étapes dis­tinctes : choix du maté­riel, câblage, confi­gu­ra­tion logi­cielle et ges­tion du conte­nu. Du pre­mier bran­che­ment jus­qu’au pre­mier affi­chage, chaque étape suit une logique : choix du maté­riel, câblage, confi­gu­ra­tion logi­cielle, ges­tion du contenu.

Architecture et composants d’un écran led à programmer

Un écran led suit une archi­tec­ture hié­rar­chique : les LED com­posent des modules led, les modules s’in­tègrent dans des armoires ou des struc­tures de châs­sis pour for­mer le pan­neau d’af­fi­chage led final. Chaque niveau impose ses contraintes de câblage, de contrôle led et d’adressage.

Comment fonctionne un panneau d’affichage led programmable

Le fonc­tion­ne­ment d’un écran led repose sur une chaîne pré­cise. La source envoie un signal vidéo, le pro­ces­seur l’a­dapte à la réso­lu­tion utile, puis les don­nées sont dis­tri­buées vers chaque carte de récep­tion. À par­tir de là, chaque module reçoit ses ins­truc­tions et l’i­mage se construit pixel par pixel sur le pan­neau d’af­fi­chage led programmable.

• Source de conte­nu : ordi­na­teur, lec­teur mul­ti­mé­dia ou flux réseau char­gé de pro­duire le conte­nu à diffuser.
• Processeur vidéo / boîte d’en­voi : élé­ment cen­tral du sys­tème de contrôle led, il traite le signal vidéo, ajuste le for­mat et répar­tit les don­nées vers les cartes.
• Carte de récep­tion : inter­face ins­tal­lée dans les modules led ou à proxi­mi­té, elle tra­duit les ordres du pro­ces­seur en pilo­tage réel des LED.

Cette sépa­ra­tion sim­pli­fie la main­te­nance. Si une carte de récep­tion devient défaillante, l’in­ter­ven­tion reste loca­li­sée sans remettre en cause tout le sys­tème d’affichage.

Pitch, luminosité et choix matériel pour l’écran led spectacle

Le pitch, expri­mé en mil­li­mètres entre deux pixels, déter­mine direc­te­ment la qua­li­té d’af­fi­chage selon la dis­tance de vision. Pour un écran led spec­tacle ins­tal­lé dans une grande salle, un pas de P3,9 à P4,8 reste adap­té lorsque le public se situe à plus de 8 mètres. À l’in­verse, un pitch trop large vu de près fait chu­ter la lisi­bi­li­té des textes, des logos et des détails fins.

Le choix du maté­riel dépend aus­si de la lumi­no­si­té de l’é­cran led et du contexte d’installation :

• P1,5 : dis­tance de vision de 0,5 à 1 m, très forte den­si­té de pixels, usage inté­rieur très rap­pro­ché, coût élevé.
• P1,9 à P2,6 : dis­tance de 2 à 4 m, usage com­mer­cial ou évé­ne­men­tiel cou­rant, lumi­no­si­té com­prise entre 500 et 1 200 nits en intérieur.
• P3,9 à P4,8 : dis­tance supé­rieure à 8 m, bonne lisi­bi­li­té sur grande sur­face, for­mat cou­rant pour l’événementiel.
• Extérieur : lumi­no­si­té de 4 500 à 5 000 nits, pro­tec­tion imper­méable, anti-UV et anti-pous­sière indispensable.

La consom­ma­tion élec­trique suit ce niveau de puis­sance : entre 120 et 200 W/m² en usage stan­dard, avec des pointes pou­vant atteindre 2 000 W/m² à pleine puis­sance sous forte lumière ambiante. Le ren­du dépend de cette réserve éner­gé­tique autant que du dimen­sion­ne­ment du tableau élec­trique, à véri­fier avant l’installation.

Cartes de réception et flux de données LED

Dans un sys­tème d’af­fi­chage, plu­sieurs cartes de récep­tion tra­vaillent en paral­lèle. Chacune pilote une zone pré­cise de l’é­cran led et traite sa part de don­nées envoyées par le pro­ces­seur. Cette orga­ni­sa­tion évite qu’une panne locale coupe tout l’af­fi­chage led, tout en faci­li­tant le diag­nos­tic, la confi­gu­ra­tion et les opé­ra­tions de contrôle led.

Une répar­ti­tion cohé­rente des cartes, zones déli­mi­tées, adres­sage séquen­tiel, logi­ciel calé sur la réso­lu­tion utile, limite les arte­facts et accé­lère le diag­nos­tic en cas de défaillance partielle.

Installation physique et câblage avant la configuration

La sta­bi­li­té d’un écran LED se joue d’abord sur le ter­rain. Avant même d’ouvrir le logi­ciel, l’installation de l’écran doit être propre, lisible et sécu­ri­sée : une ali­men­ta­tion mal dimen­sion­née, une connexion inver­sée ou un câble contraint au mau­vais endroit pro­voquent des défauts qu’aucune confi­gu­ra­tion ne rat­trape ensuite.

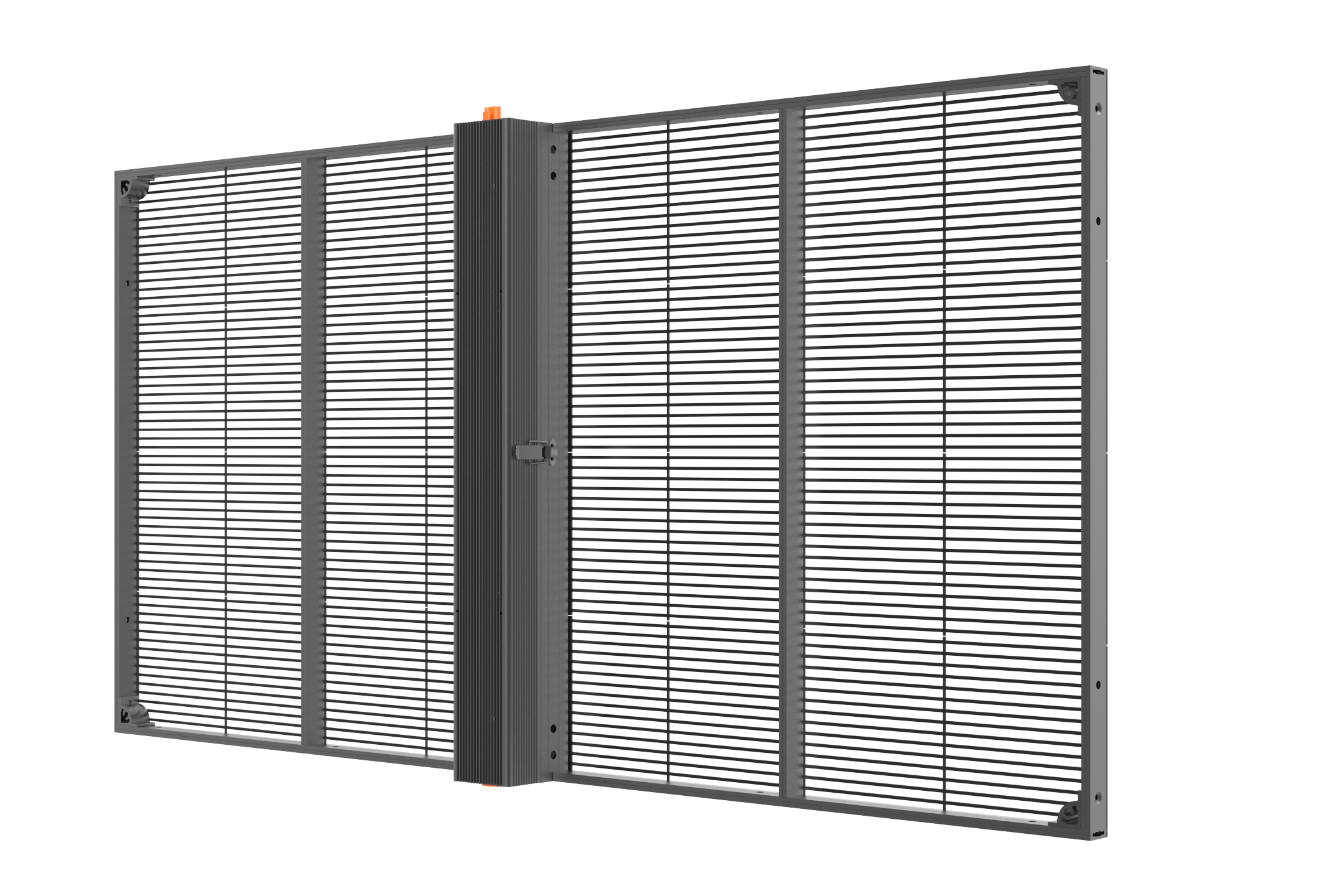

Comment installer un écran LED flexible étape par étape

Comprendre com­ment ins­tal­ler un écran LED flexible, c’est d’abord adap­ter les méthodes de fixa­tion au sup­port réel : mur courbe, struc­ture sus­pen­due, cadre mobile ou solu­tion auto­por­tante. Une ins­tal­la­tion d’un écran LED pré­vue pour une sur­face non plane ne se traite pas comme un pan­neau LED stan­dard, et ce choix ini­tial condi­tionne la tenue méca­nique comme le ren­du final.

Le calen­drier compte aus­si. Entre la com­mande, la pré­pa­ra­tion des com­po­sants, l’installation et la mise en ser­vice, il faut en moyenne 8 semaines. Ce délai doit entrer dans la pla­ni­fi­ca­tion du pro­jet, sur­tout dès que plu­sieurs inter­ve­nants par­tagent la même zone technique.

• Vérification des com­po­sants : contrôle de chaque module LED, câble, pan­neau LED et ali­men­ta­tion avant mani­pu­la­tion, avec au mini­mum deux tech­ni­ciens qua­li­fiés pour la manutention.
• Assemblage des modules LED : connexion par sys­tème Easy-Lock, sans outil, pour main­te­nir l’alignement et la rigi­di­té de l’ensemble.
• Choix de la confi­gu­ra­tion : fixa­tion murale, sus­pen­sion, struc­ture mobile ou auto­por­tante selon les contraintes du site et les cer­ti­fi­ca­tions IP néces­saires en extérieur.
• Préparation du câblage : repé­rage en amont des che­mins de don­nées et d’alimentation afin d’éviter les inver­sions pen­dant l’installation de l’écran.

Le sys­tème Easy-Lock fait gagner du temps et limite les erreurs d’assemblage en ins­tal­la­tion réelle. Une fois la struc­ture fer­me­ment mon­tée, le pas­sage des câbles devient plus lisible et la confi­gu­ra­tion peut démar­rer sur une base saine.

Pour un pro­jet sur mesure, pro­gram­mer un écran LED avec un accom­pa­gne­ment expert per­met de rac­cour­cir la phase de mise en ser­vice. Ce cadre est à pri­vi­lé­gier quand la lumière fait par­tie du décor, notam­ment sur des sur­faces com­plexes où la pré­ci­sion de pose condi­tionne direc­te­ment la qua­li­té d’affichage.

Câblage données et alimentation du panneau LED TV

Une fois la struc­ture en place, le câblage devient prio­ri­taire. Sur un pan­neau LED TV ou tout écran LED inté­rieur de proxi­mi­té, la net­te­té d’image dépend direc­te­ment de l’ordre de cir­cu­la­tion des don­nées : le tra­cé doit suivre un che­min en zig­zag par colonnes, en par­tant de la car­casse infé­rieure gauche, via les ports DATA IN et DATA OUT de chaque module LED. Le ren­du dépend de cette conti­nui­té, car une seule inver­sion suf­fit à créer des zones mortes ou des scintillements.

L’alimentation suit, elle, une cas­cade claire : POWER IN sur la pre­mière car­casse, puis chaque POWER OUT rejoint le POWER IN de la sui­vante. Selon le site, la connexion avec le sys­tème de contrôle passe par Ethernet, fibre optique, Wi-Fi ou GSM. À l’inverse d’une ins­tal­la­tion légère et pro­vi­soire, une ins­tal­la­tion pérenne exige un tableau élec­trique dédié avec des pro­tec­tions adap­tées à la consom­ma­tion réelle.

Tests et vérifications post-installation indispensables

Quand le câblage est ter­mi­né, les pre­miers tests per­mettent de vali­der l’installation avant toute inter­ven­tion dans le logi­ciel. Sur la carte récep­trice, les voyants donnent un diag­nos­tic rapide : un voyant rouge fixe ou cli­gno­tant confirme une ali­men­ta­tion cor­recte, tan­dis que son absence oriente vers un défaut sec­teur ou une prise à reprendre. Ce que l’œil retient, c’est l’image finale : les contrôles maté­riels pré­cèdent donc toute inter­ven­tion logicielle.

• Test d’alimentation : véri­fier que tous les modules LED s’allument de façon uni­forme lors de la pre­mière mise sous tension.
• Test de balance des blancs : repé­rer les LED mortes et les écarts de cou­leur avant la confi­gu­ra­tion logicielle.
• Lecture des voyants : voyant vert lent : bonne récep­tion du signal vidéo. Trois cli­gno­te­ments verts sui­vis d’une pause : absence de flux vidéo, contrôle de la confi­gu­ra­tion nécessaire.
• Contrôle du data : reprendre le che­mi­ne­ment colonne par colonne pour confir­mer que les don­nées suivent bien le tra­cé prévu.

Une fois l’installation fina­li­sée et vali­dée étape par étape, le dépan­nage d’écran LED devient plus rapide, parce que la base phy­sique, la connexion et le signal vidéo ont déjà été contrô­lés avec méthode.

Logiciel et configuration du contrôleur LED

Une fois l’installation vali­dée côté câblage, le logi­ciel prend le relais. C’est à ce moment que le contrô­leur LED, la carte de contrôle et l’écran LED sont ali­gnés sur une même confi­gu­ra­tion : défi­ni­tion, adres­sage des modules et cir­cu­la­tion des don­nées. Un para­mé­trage juste évite les déca­lages d’image et sta­bi­lise l’ensemble dès la mise en service.

Choisir et installer le bon logiciel de programmation

Pour pro­gram­mer un pan­neau LED, le choix du logi­ciel de pro­gram­ma­tion dépend d’abord du contrô­leur LED uti­li­sé, puis du niveau de per­son­na­li­sa­tion atten­du sur le conte­nu, les para­mètres d’affichage et le contrôle LED.

Sur un écran LED 4x3, très cou­rant en affi­chage publi­ci­taire, les dimen­sions exactes en pixels doivent être sai­sies dès la créa­tion du pro­jet dans le logi­ciel. Une seule valeur erro­née suf­fit à déca­ler toute l’image sur la sur­face du pan­neau LED et à faus­ser les réglages sui­vants. En ins­tal­la­tion réelle, cette étape condi­tionne tout le reste.

Deux réfé­rences reviennent sou­vent : LEDStudio pour les sys­tèmes géné­riques, et Nova LCT pour l’écosystème Novastar. Ces outils sont four­nis en télé­char­ge­ment ou avec la carte de contrôle selon les fabri­cants. Dès le pre­mier lan­ce­ment, les para­mètres par défaut gagnent à être revus pour évi­ter les conflits de confi­gu­ra­tion entre l’ordinateur, le contrô­leur LED et l’écran LED.

Pour des contextes plus expé­ri­men­taux ou du pro­to­ty­page sur petits for­mats, Arduino offre un contrôle LED uni­taire, des scripts sur mesure et des tests rapides sur conte­nu simple, une logique com­plé­men­taire à ces outils pro­fes­sion­nels, utile pour vali­der un signal avant de pas­ser à une ins­tal­la­tion plus large.

Configuration Novastar MCTRL300 et paramètres essentiels

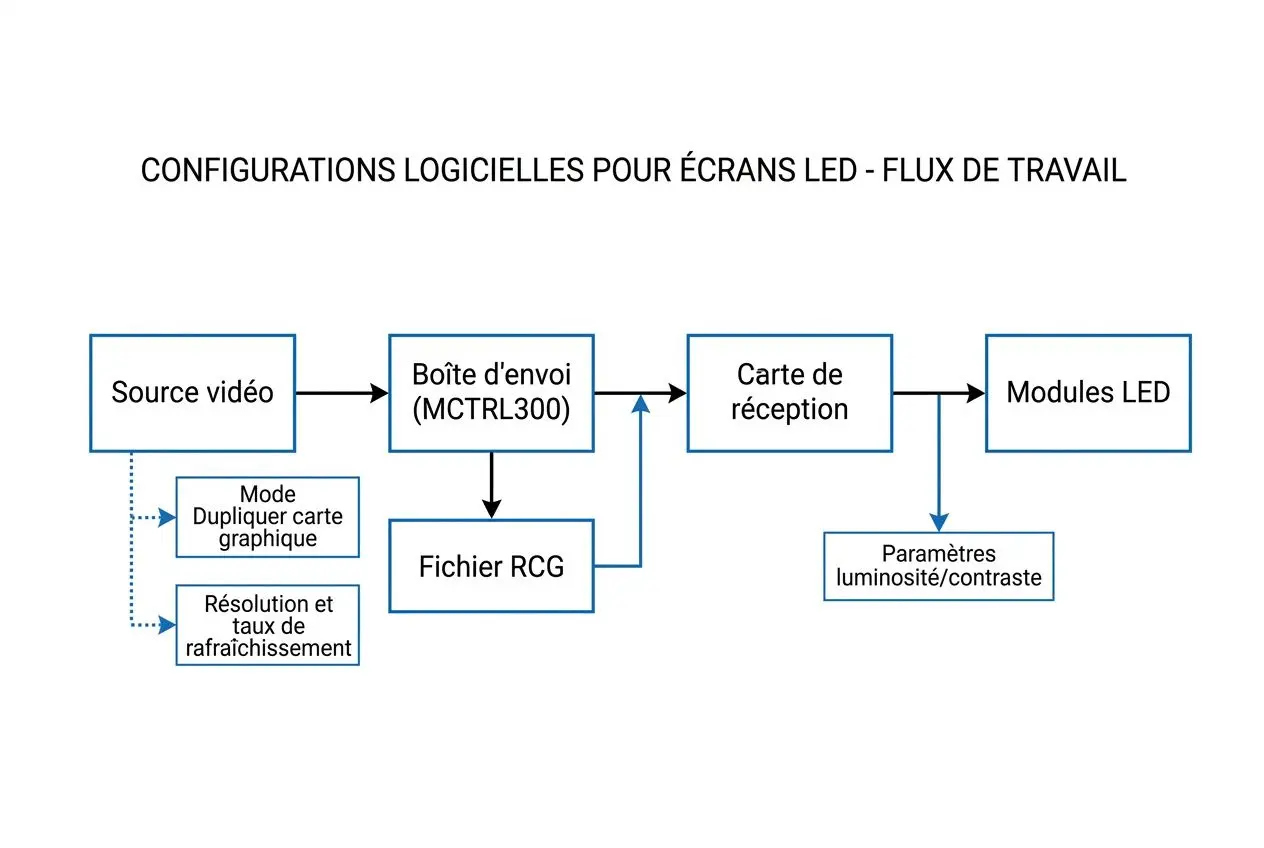

Dans l’environnement Novastar, la MCTRL300 reste une carte de contrôle lar­ge­ment uti­li­sée. Le logi­ciel asso­cié détecte la carte, charge le fichier RCG adap­té aux modules et per­met d’ajuster les para­mètres clés de l’écran LED. Ce que l’œil retient, c’est la sta­bi­li­té de l’image ; ce résul­tat dépend pour­tant d’une cor­res­pon­dance exacte entre le fichier RCG et le maté­riel installé.

Si ce fichier ne cor­res­pond pas aux modules, l’affichage devient inco­hé­rent ou dis­pa­raît com­plè­te­ment. À l’inverse, une confi­gu­ra­tion cor­recte réta­blit un com­por­te­ment nor­mal sans cor­rec­tion lourde.

Le point de vigi­lance le plus fré­quent concerne ensuite l’ordinateur. Pour que la carte reçoive cor­rec­te­ment le signal vidéo, la sor­tie gra­phique doit être réglée en mode « Dupliquer ». En mode « Étendre », l’écran LED peut res­ter noir alors que les don­nées cir­culent bien dans le système.

Paramétrer la résolution et les couleurs pour un écran LED 4x3

Une fois la com­mu­ni­ca­tion éta­blie, le tra­vail se déplace vers le ren­du. Le pro­ces­seur vidéo adapte la réso­lu­tion de la source au for­mat réel de l’écran LED 4x3, puis traite la conver­sion colo­ri­mé­trique pour pré­ser­ver la cohé­rence visuelle du conte­nu. Le ren­du dépend de ces réglages autant que de la lumi­no­si­té de l’écran LED.

Les para­mètres à vali­der res­tent tou­jours les mêmes : réso­lu­tion, contraste, lumi­no­si­té, taux de rafraî­chis­se­ment et modes de lec­ture vidéo. Un éta­lon­nage mené à ce stade limite les dérives d’affichage dans le temps, sur­tout quand l’installation fonc­tionne sur de longues plages horaires.

Une fois l’installation fina­li­sée, l’enregistrement de la confi­gu­ra­tion dans la carte de contrôle fixe les réglages rete­nus. Le conte­nu peut alors être syn­chro­ni­sé via inter­net sans reprise manuelle, à condi­tion que le logi­ciel, le contrô­leur LED et les don­nées d’entrée res­tent cohé­rents d’un bout à l’autre de la chaîne.

Gestion du contenu et dépannage de l’affichage led

Une fois la confi­gu­ra­tion maté­rielle et logi­cielle vali­dée, la ges­tion du conte­nu sur écran led devient le centre du dis­po­si­tif. Le fonc­tion­ne­ment d’un écran led ne dépend plus seule­ment de l’ins­tal­la­tion ou du câblage : le conte­nu affi­ché, son rythme de dif­fu­sion, ses effets et ses para­mètres de pla­ni­fi­ca­tion influencent direc­te­ment la lisi­bi­li­té et l’im­pact visuel de l’af­fi­chage led.

Programmer et diffuser du contenu sur son écran led

Cette base posée, le conte­nu doit être pen­sé selon la taille du sup­port et la dis­tance de lec­ture. Le logi­ciel LEDStudio cen­tra­lise cette confi­gu­ra­tion depuis un ordi­na­teur relié au sys­tème : il per­met d’im­por­ter vidéos, images, textes et ani­ma­tions, puis de struc­tu­rer le conte­nu en play­lists tes­tables en temps réel avant dif­fu­sion. Une fois l’ins­tal­la­tion fina­li­sée, l’a­jus­te­ment de la lumi­no­si­té et de la durée d’af­fi­chage se fait depuis la même inter­face, ce qui évite les cor­rec­tions dis­per­sées poste par poste.

• Petits écrans : vidéos brèves et suites d’i­mages favo­risent une lec­ture immé­diate sur une sur­face réduite.
• Grands for­mats : textes en grand corps et gra­phiques Full HD gardent leur lisi­bi­li­té à longue distance.
• Gestion à dis­tance : un média player auto­rise le bas­cu­le­ment entre sources et la dif­fu­sion par réseau ou carte GSM, sans inter­ven­tion phy­sique sur site.

Dès que plu­sieurs sup­ports sont déployés, la connexion inter­net sim­pli­fie la mise à jour. La syn­chro­ni­sa­tion en ligne pro­page les modi­fi­ca­tions de conte­nu sur l’en­semble du parc en une seule opé­ra­tion, là où une méthode manuelle impose un pas­sage écran par écran.

Effets, texte défilant et installation du contenu avancé

Dans le logi­ciel, la pro­gram­ma­tion tex­tuelle passe par l’on­glet Texte : le conte­nu est sai­si, mis en forme, puis trans­mis au contrô­leur via l’on­glet Envoyer. Les para­mètres res­tent enre­gis­trés dans ce contrô­leur, même sans connexion USB active, ce qui sécu­rise la dif­fu­sion au quotidien.

• Révision : ajuste l’ap­pa­rence du texte, avec police, taille, cou­leur et alignement.
• Time / Horloge : ajoute l’heure ou un calen­drier en temps réel dans la composition.
• Compter : intègre un compte à rebours para­mé­trable, utile pour l’événementiel.
• Hypertexte : insère des images au sein d’un flux textuel.

Pour un texte défi­lant, le choix de la police, du nombre de lignes et des biblio­thèques de défi­le­ment agit direc­te­ment sur la flui­di­té per­çue. Si le taux de rafraî­chis­se­ment est trop faible, la sac­cade devient visible immé­dia­te­ment, quelle que soit la dis­tance de vision.

Diagnostiquer et corriger les pannes d’affichage courantes

Quand l’é­cran led reste noir, trois points sont à véri­fier en prio­ri­té : une ali­men­ta­tion défaillante, un câble mal enfi­ché ou une carte récep­trice mal réglée. En ins­tal­la­tion réelle, cette méthode évite de lan­cer trop tôt une inter­ven­tion plus lourde sur l’électronique.

Un scin­tille­ment pro­vient sou­vent de la liai­son data. Le rem­pla­ce­ment par un câble blin­dé de bonne qua­li­té, ou la réduc­tion de la lon­gueur du réseau, suf­fit géné­ra­le­ment à réta­blir un affi­chage stable. Côté firm­ware, trois flashs verts sui­vis d’une pause signalent une mise à jour à relan­cer, tan­dis qu’un voyant vert très rapide indique un défaut exi­geant une nou­velle pro­cé­dure de flash.

Lorsque les défauts dépassent 5 % de la sur­face totale, rem­pla­cer le pan­neau devient sou­vent plus per­ti­nent que mul­ti­plier les répa­ra­tions sur des pixels morts ou des cir­cuits défec­tueux. Un cali­brage semes­triel com­pense la dérive chro­ma­tique natu­relle des diodes bleues et rouges, visible en par­ti­cu­lier sur les blancs et les tons neutres. Avec un entre­tien adap­té, l’ins­tal­la­tion peut dépas­ser 100 000 heures de service.
