C’est quoi un écran led : définition, technologie et fonctionnement

Comprendre ce qu’est un écran LED, son fonc­tion­ne­ment et ce qui le dis­tingue d’un télé­vi­seur LCD ou d’un pan­neau OLED aide à choi­sir la solu­tion adap­tée, chez soi comme dans un envi­ron­ne­ment pro­fes­sion­nel. Cet article pré­cise la défi­ni­tion de cette tech­no­lo­gie, le fonc­tion­ne­ment des écrans LED, leur archi­tec­ture, leur qua­li­té d’image et les cri­tères à exa­mi­ner selon l’usage prévu.

Qu’est-ce qu’un écran LED ?

Un écran LED est un dis­po­si­tif d’affichage numé­rique qui uti­lise des diodes élec­tro­lu­mi­nes­centes pour pro­duire ou éclai­rer une image. Son prin­cipe repose sur l’électroluminescence : lorsqu’un cou­rant tra­verse un semi-conduc­teur, géné­ra­le­ment du nitrure de gal­lium, les élec­trons se recom­binent et émettent de la lumière. Ce phé­no­mène explique le fonc­tion­ne­ment d’un écran LED, aus­si bien dans les équi­pe­ments grand public que dans les ins­tal­la­tions professionnelles.

Deux sens selon l’usage

La dis­tinc­tion dépend de la concep­tion de l’appareil. Dans le grand public, un écran LED désigne le plus sou­vent un télé­vi­seur LCD dont le rétroé­clai­rage est assu­ré par des diodes LED, en rem­pla­ce­ment des anciens tubes fluo­res­cents. Dans l’affichage pro­fes­sion­nel, les LED consti­tuent direc­te­ment les pixels et émettent leur propre lumière, sans dalle intermédiaire.

Cette dif­fé­rence de voca­bu­laire reste cou­rante sur le mar­ché. Un télé­vi­seur ven­du comme « LED » demeure donc un télé­vi­seur LCD : la diode n’est pas le pixel, elle éclaire la dalle depuis l’arrière. FlexLedLight sépare clai­re­ment ces deux confi­gu­ra­tions afin d’orienter chaque pro­jet vers une solu­tion cohé­rente avec son envi­ron­ne­ment d’installation.

Le rôle des diodes électroluminescentes

Pour com­prendre le fonc­tion­ne­ment d’un écran LED pro­fes­sion­nel, il faut obser­ver le pixel. Chaque pixel regroupe trois diodes : une rouge, une verte et une bleue. En modu­lant l’intensité de cha­cune, l’électronique recons­ti­tue une large par­tie du spectre visible par syn­thèse addi­tive. Pour appro­fon­dir la défi­ni­tion, la com­po­si­tion et l’histoire de la diode élec­tro­lu­mi­nes­cente, la diode élec­tro­lu­mi­nes­cente fait l’objet d’une fiche de réfé­rence détaillée.

Dans les pan­neaux pro­fes­sion­nels, les diodes LED sont autoé­mis­sives : aucune source lumi­neuse externe n’est néces­saire pour pro­duire l’image. À l’inverse, une dalle LCD filtre la lumière issue d’un rétroé­clai­rage. Cette émis­sion indé­pen­dante per­met de pilo­ter chaque pixel, d’obtenir une lumi­no­si­té éle­vée et de maî­tri­ser la consom­ma­tion selon les zones actives de l’image. C’est ce contrôle pré­cis qui dis­tingue une solu­tion LED directe d’un télé­vi­seur LCD équi­pé d’un simple éclai­rage arrière.

Comment fonctionnent les écrans LCD rétroéclairés

Dans un télé­vi­seur ou un moni­teur cou­rant, le terme « LED » désigne le sys­tème d’éclairage pla­cé der­rière la dalle, et non la nature des pixels. La dalle reste fon­dée sur la tech­no­lo­gie LCD à cris­taux liquides. Cette dis­tinc­tion explique pour­quoi les per­for­mances d’un télé­vi­seur LCD varient selon la qua­li­té du rétroé­clai­rage et la manière dont il est piloté.

Les cristaux liquides et le rétroéclairage

La défi­ni­tion d’un écran LCD repose sur un prin­cipe de fil­trage. Placés entre deux filtres pola­ri­sants croi­sés, les cris­taux liquides pivotent sous l’effet d’une ten­sion et laissent pas­ser plus ou moins de lumière. Chaque pixel LCD com­prend trois sous-pixels, rouge, vert et bleu, dont l’intensité est réglée sépa­ré­ment afin de pro­duire la teinte sou­hai­tée par syn­thèse addi­tive. Sans source lumi­neuse arrière, la dalle ne forme aucune image.

À l’origine, cette source était assu­rée par des tubes fluo­res­cents CCFL. Un télé­vi­seur LCD clas­sique uti­li­sait une ou deux lampes pour éclai­rer toute la dalle. Le pas­sage au rétroé­clai­rage par diode LED a mul­ti­plié les points de contrôle de la lumière : un télé­vi­seur LED de 55 pouces peut désor­mais conte­nir entre 4 000 et 6 000 diodes, tout en consom­mant moins d’énergie et en sup­pri­mant le mer­cure pré­sent dans les tubes CCFL.

Edge-Lit ou Full-Array

Deux archi­tec­tures de rétroé­clai­rage dominent le mar­ché. En confi­gu­ra­tion edge led, les diodes sont pla­cées sur les bords de la dalle : les télé­vi­seurs gagnent en finesse, mais l’uniformité peut dimi­nuer dans les grandes zones sombres. En confi­gu­ra­tion Full-Array, les LED couvrent toute la sur­face arrière, ce qui favo­rise une lumi­no­si­té plus régu­lière et un contrôle de l’image zone par zone.

Le rôle du local dimming

Le local dim­ming exploite plei­ne­ment le rétroé­clai­rage Full-Array. Chaque zone du pan­neau peut s’assombrir ou s’intensifier indé­pen­dam­ment selon la scène affi­chée. Un ciel noc­turne pro­fond peut ain­si côtoyer un bâti­ment vive­ment éclai­ré, sans que la lumière des zones claires ne remonte les noirs : c’est un défaut fré­quent des écrans LCD à éclai­rage uniforme.

Le contraste s’améliore direc­te­ment. Un télé­vi­seur LCD équi­pé d’un rétroé­clai­rage LED et d’un local dim­ming actif peut atteindre un rap­port supé­rieur à 3 000:1, contre envi­ron 800:1 pour un ancien télé­vi­seur LCD rétroé­clai­ré par des tubes CCFL. Ce que l’œil retient, c’est la pro­fon­deur des zones sombres et la net­te­té des tran­si­tions lumi­neuses, deux qua­li­tés ren­for­cées par ce pilotage.

Le local dim­ming amé­liore aus­si l’efficacité éner­gé­tique : seules les zones néces­saires fonc­tionnent à pleine puis­sance, ce qui réduit la consom­ma­tion glo­bale du télé­vi­seur. Cette opti­mi­sa­tion reste absente des modèles d’entrée de gamme, qui conservent un rétroé­clai­rage uni­forme quelle que soit la scène. Le contraste per­çu et les éco­no­mies d’énergie res­tent alors plus limités.

La technologie des panneaux LED professionnels

Les pan­neaux LED pro­fes­sion­nels reposent sur un prin­cipe très dif­fé­rent de celui d’un télé­vi­seur à rétroé­clai­rage. Chaque diode forme un pixel actif : elle émet direc­te­ment sa lumière colo­rée, sans tra­ver­ser une couche de cris­taux liquides filtrante.

Des pixels qui émettent directement

Choisir entre un écran LED ou un écran LCD pro­fes­sion­nel revient d’abord à choi­sir un mode de pro­duc­tion de l’image. Dans un pan­neau LED, chaque module regroupe des diodes RVB auto-émis­sives, pilo­tées indi­vi­duel­le­ment par une élec­tro­nique de com­mande inté­grée. Le signal vidéo est reçu, trai­té, puis tra­duit en niveaux d’intensité pour chaque diode : la cou­leur naît direc­te­ment de la source lumi­neuse, sans filtre intermédiaire.

Cette émis­sion directe per­met d’atteindre une lumi­no­si­té com­prise entre 5 000 et 10 000 cd/m², contre 500 à 800 cd/m² pour un écran LCD clas­sique. À ce niveau, un pan­neau LED pro­fes­sion­nel reste lisible en pleine lumière natu­relle, y com­pris dans une vitrine expo­sée au soleil, tan­dis qu’un écran LCD perd plus rapi­de­ment en lisibilité.

Une architecture modulaire sur mesure

Le pan­neau LED pro­fes­sion­nel se dis­tingue par sa concep­tion en modules assem­blables. Contrairement à un écran LCD, dont les dimen­sions sont stan­dar­di­sées et les bor­dures impo­sées, ces modules s’assemblent comme des briques pour créer des sur­faces d’affichage sur mesure : rec­tan­gu­laires, courbes, sinueuses ou même trans­pa­rentes. Si un module tombe en panne, il peut être rem­pla­cé seul, sans immo­bi­li­ser toute l’installation.

Les jonc­tions entre modules deviennent invi­sibles à dis­tance, alors qu’un mur d’images LCD laisse appa­raître des bor­dures entre les dalles. Des sys­tèmes de cali­bra­tion har­mo­nisent la lumi­no­si­té et les cou­leurs afin de pré­ser­ver une image uni­forme sur toute la sur­face. Pour com­pa­rer le fonc­tion­ne­ment, la qua­li­té d’image et les usages, FlexLedLight pré­sente la dif­fé­rence entre un écran LED et un écran LCD.

Luminosité et résistance extérieure

En ins­tal­la­tion réelle, la dura­bi­li­té d’un pan­neau LED pro­fes­sion­nel compte par­mi les cri­tères les plus déter­mi­nants. Les modèles pré­vus pour l’extérieur béné­fi­cient d’une pro­tec­tion IP65 ou supé­rieure, qui les pro­tège des pro­jec­tions d’eau, de la pous­sière et des chocs. Cette robus­tesse dis­tingue net­te­ment le LED du LCD : les dalles vitrées de ce der­nier res­tent plus sen­sibles aux reflets et aux varia­tions de température.

Des cap­teurs de lumi­no­si­té ambiante ajustent auto­ma­ti­que­ment la puis­sance du pan­neau pour main­te­nir la lisi­bi­li­té selon l’ensoleillement. Cette régu­la­tion limite aus­si la consom­ma­tion élec­trique pen­dant les périodes moins lumi­neuses. La durée de vie des diodes se situe entre 30 000 et 50 000 heures en usage cou­rant ; cer­tains équi­pe­ments pro­fes­sion­nels dépassent 100 000 heures selon les condi­tions d’exploitation, soit envi­ron cinq fois la lon­gé­vi­té d’une lampe CCFL.

La haute défi­ni­tion devient acces­sible lorsque le pitch est suf­fi­sam­ment fin.

Écran LED, OLED ou QLED

La mul­ti­pli­ca­tion des appel­la­tions com­mer­ciales, LED, OLED, QLED, com­plique par­fois le choix d’un écran. Les dif­fé­rences tiennent à la source de lumière, au contraste réel et à la lumi­no­si­té maxi­male, trois cri­tères qui orientent le choix technique.

Les différences de source lumineuse

Le prix d’un écran LED géant varie selon le pixel pitch, la lumi­no­si­té nomi­nale et le niveau de pro­tec­tion rete­nu. La per­ti­nence de l’investissement se mesure donc à l’aune du pixel pitch, de la lumi­no­si­té nomi­nale et du niveau de pro­tec­tion rete­nu. Les prin­ci­pales archi­tec­tures se classent selon leur source de lumière.

• LCD à rétroé­clai­rage CCFL : cette tech­no­lo­gie désor­mais obso­lète uti­lise des tubes fluo­res­cents. La consom­ma­tion reste éle­vée et le contraste limi­té à envi­ron 800:1.
• Téléviseur LED (LCD rétroé­clai­ré par LED) : la dalle demeure un écran LCD, mais les diodes rem­placent les tubes CCFL. Cette évo­lu­tion auto­rise le local dim­ming et réduit l’épaisseur du téléviseur.
• OLED : chaque pixel pro­duit sa propre lumière grâce à un maté­riau orga­nique. L’extinction pixel par pixel crée un noir abso­lu et un contraste théo­ri­que­ment infi­ni dans un envi­ron­ne­ment inté­rieur contrôlé.
• Panneau LED pro­fes­sion­nel : les diodes RVB inor­ga­niques forment direc­te­ment les pixels. La lumi­no­si­té atteint entre 5 000 et 10 000 cd/m², avec une archi­tec­ture entiè­re­ment modulaire.

La tech­no­lo­gie QLED reste, mal­gré son posi­tion­ne­ment com­mer­cial, un écran LCD à rétroé­clai­rage LED auquel s’ajoute une couche de boîtes quan­tiques. Celles-ci ren­forcent la pure­té des rouges et des verts, avec une cou­ver­ture éten­due de l’espace colo­ri­mé­trique DCI-P3 du cinéma.

Quel affichage selon l’usage

Pour appro­fon­dir la com­pa­rai­son, FlexLedLight détaille la dif­fé­rence entre écran LED et LCD, ain­si que l’OLED, à par­tir de cri­tères adap­tés aux usages pro­fes­sion­nels et intérieurs.

• Cinéma mai­son ou gale­rie d’art : l’OLED se dis­tingue par son noir abso­lu et son temps de réponse rapide. Il convient tou­te­fois d’éviter les conte­nus sta­tiques pro­lon­gés, sus­cep­tibles de favo­ri­ser la réma­nence d’image.
• Vitrine com­mer­ciale ou signa­lé­tique exté­rieure : le pan­neau LED pro­fes­sion­nel répond aux contraintes de visi­bi­li­té avec une lumi­no­si­té supé­rieure à 4 000 cd/m² et une pro­tec­tion IP65 contre les intempéries.
• Salle de réunion ou affi­chage inté­rieur ponc­tuel : un écran LCD ou un télé­vi­seur LED à bud­get maî­tri­sé peut suf­fire lorsque la dis­tance de lec­ture et la lumi­no­si­té ambiante res­tent modérées.
• Travaux gra­phiques et colo­ri­mé­trie pré­cise : une dalle IPS conserve des avan­tages pour la fidé­li­té des cou­leurs, avec un angle de vision pou­vant atteindre 178 degrés sans dégra­da­tion notable.

La dif­fé­rence LED LCD se joue sur l’intégration. Un LCD convient aux for­mats stan­dard en inté­rieur, tan­dis qu’un pan­neau LED pro­fes­sion­nel per­met des confi­gu­ra­tions sur mesure : formes courbes, sur­faces trans­pa­rentes ou dimen­sions gigan­tesques, dif­fi­ciles à réa­li­ser avec une dalle à cris­taux liquides.

Pour suivre l’évolution des stan­dards d’affichage, l’é­vo­lu­tion des télé­vi­seurs à écran LED est retra­cée en détail par Wikipédia, des pre­miers modèles aux normes de haute défi­ni­tion actuelles.

L’OLED reste sen­sible à la réma­nence et affiche une lumi­no­si­té infé­rieure à celle d’un pan­neau LED pro­fes­sion­nel en exté­rieur. Ce der­nier néces­site une étude tech­nique préa­lable et un inves­tis­se­ment ini­tial supé­rieur à celui d’un écran LCD stan­dard, que sa lon­gé­vi­té et sa modu­la­ri­té peuvent com­pen­ser sur la durée d’exploitation.

Choisir un écran LED adapté

Une fois l’architecture défi­nie, le choix d’un écran LED pro­fes­sion­nel repose sur trois para­mètres liés : le pixel pitch, l’environnement d’utilisation et le coût glo­bal sur la durée de vie du dis­po­si­tif. Choisir un écran LED sans les exa­mi­ner simul­ta­né­ment peut créer un déca­lage entre le résul­tat atten­du et l’image réel­le­ment produite.

Le pixel pitch et la distance

Le pitch cor­res­pond à la dis­tance, expri­mée en mil­li­mètres, entre le centre de deux pixels LED voi­sins. Plus cette valeur dimi­nue, plus les pixels sont rap­pro­chés : la den­si­té aug­mente et l’image gagne en net­te­té à courte dis­tance. Réduire le pitch de moi­tié mul­ti­plie par quatre la den­si­té dis­po­nible sur une même sur­face. FlexLedLight pré­sente en détail le pixel pitch d’un écran LED, son influence sur la réso­lu­tion et les repères utiles selon la dis­tance de visualisation.

• Pitch P1,2 à P2,0 mm : haute défi­ni­tion à faible dis­tance, adap­tée aux salles de contrôle, aux sho­wrooms et aux vitrines lorsque le public se trouve à moins de 2 mètres de l’écran.
• Pitch P2,5 à P4 mm : net­te­té confor­table entre 3 et 6 mètres, notam­ment dans les halls d’accueil, les espaces d’exposition et les grands volumes intérieurs.
• Règle pra­tique : mul­ti­plier la valeur du pitch en mil­li­mètres par 1 000 donne une dis­tance de vision confor­table en mètres. Un écran P3 convient ain­si à une lec­ture à par­tir d’environ 3 mètres.
• Densité et taille : sur une sur­face iden­tique, pas­ser de P4 à P2 qua­druple la den­si­té de pixels et amé­liore net­te­ment la lisi­bi­li­té des textes et des détails fins.

Le ren­du dépend de l’accord entre le pitch et la dis­tance réelle du public. Un pitch trop large, obser­vé de près, laisse appa­raître les pixels indi­vi­duels et dégrade l’image per­çue. À l’inverse, un pitch très fin ins­tal­lé loin des spec­ta­teurs aug­mente le coût sans appor­ter de béné­fice visible : l’analyse de l’espace doit donc pré­cé­der toute commande.

Usages intérieurs et extérieurs

L’environnement d’exploitation consti­tue le second cri­tère pour déter­mi­ner le type d’écran. En inté­rieur, le pan­neau pri­vi­lé­gie un pitch fin et une lumi­no­si­té adap­tée à la lumière ambiante, géné­ra­le­ment com­prise entre 800 et 2 000 cd/m² selon l’espace. En exté­rieur, il doit atteindre 4 000 cd/m² ou davan­tage pour res­ter lisible en plein soleil, avec une pro­tec­tion IP65 mini­mum contre l’humidité et la poussière.

• Intérieur, sho­wroom ou retail : pitch fin P1,2 à P2,0, lumi­no­si­té modé­rée et cali­bra­tion pré­cise des cou­leurs pour res­ti­tuer fidè­le­ment les visuels de marque.
• Vitrine expo­sée au soleil : lumi­no­si­té supé­rieure à 4 000 cd/m², absence de dalle vitrée afin de limi­ter les reflets, et cap­teurs de lumi­no­si­té pour ajus­ter auto­ma­ti­que­ment l’éclairage.
• Signalétique évé­ne­men­tielle : modules de type « ren­tal » à mon­tage rapide, pitch P2,5 à P4, résis­tance aux mani­pu­la­tions répé­tées et connec­tique standardisée.
• Affichage exté­rieur per­ma­nent : pro­tec­tion IP65+, durée de vie cible supé­rieure à 80 000 heures, ali­men­ta­tion redon­dante et main­te­nance par module sans inter­rup­tion de service.

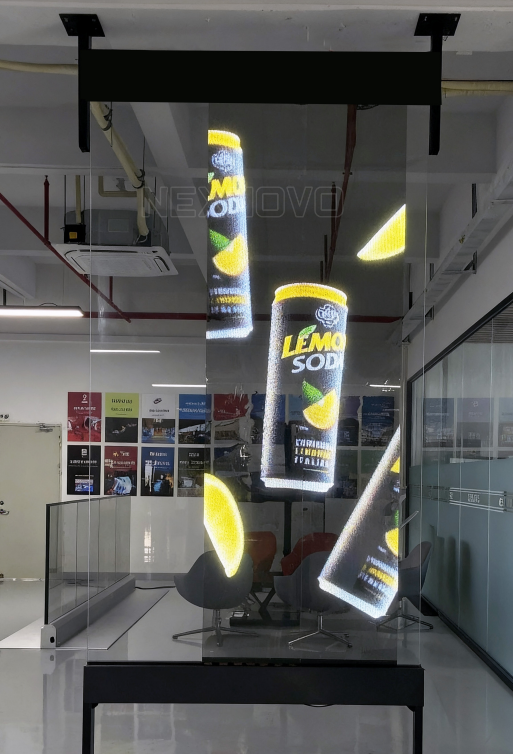

Les pan­neaux LED trans­pa­rents, dont la trans­pa­rence peut atteindre 95 %, habillent une vitrine ou un hall sans blo­quer la vue ni l’éclairage naturel.

Coût d’achat et durée de vie

L’installation d’un écran LED pro­fes­sion­nel implique un inves­tis­se­ment ini­tial supé­rieur à celui d’un affi­chage LCD de sur­face équi­va­lente. Cet écart s’explique par la durée de vie des diodes, com­prise entre 30 000 et 100 000 heures selon les modèles, par la main­te­nance par module et par les éco­no­mies d’énergie : à lumi­no­si­té com­pa­rable, un pan­neau LED consomme 30 à 50 % de moins qu’un sys­tème à rétroé­clai­rage CCFL.

Le fonc­tion­ne­ment d’un écran LED pro­fes­sion­nel repose éga­le­ment sur des com­po­sants sans mer­cure, ce qui réduit l’impact envi­ron­ne­men­tal et faci­lite le recy­clage en fin de vie. Sur dix ans d’exploitation inten­sive, l’écart de consom­ma­tion repré­sente plu­sieurs mil­liers de kilo­watt­heures. La modu­la­ri­té évite aus­si de rem­pla­cer toute l’installation en cas de panne par­tielle : les LED offrent ain­si une ren­ta­bi­li­té struc­tu­relle inté­res­sante dans les contextes d’usage inten­sif, là où un écran LCD atteint plus vite ses limites.
